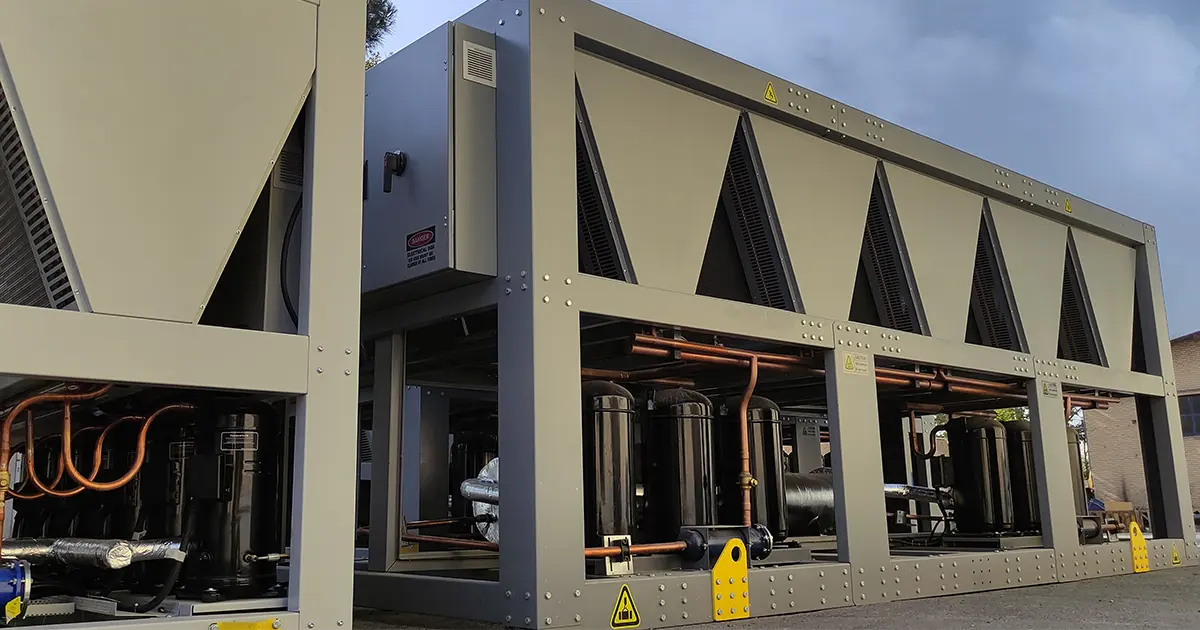

اگر در حال بررسی سیستمهای سرمایشی برای ساختمان، پروژه تجاری یا کاربری صنعتی هستید، احتمالاً با نام چیلر اسکرال یا چیلر تراکمی اسکرال روبهرو شدهاید. اما برای بسیاری از کاربران، هنوز این سؤال وجود دارد که این دستگاه دقیقاً چیست، چگونه کار میکند و چه تفاوتی با سایر چیلرها دارد. واقعیت این است که چیلرهای اسکرال به دلیل راندمان مناسب، صدای کمتر و ساختار جمعوجور، در سالهای اخیر به یکی از گزینههای پرکاربرد در تهویه مطبوع تبدیل شدهاند. به همین دلیل شناخت درست آنها قبل از انتخاب یا خرید، اهمیت زیادی دارد.
در این مقاله سعی کردهایم موضوع را از پایه و به زبان ساده توضیح دهیم تا حتی اگر هیچ آشنایی قبلی با کمپرسور اسکرال یا ساختار چیلر اسکرال ندارید، بتوانید تصویر روشنی از عملکرد و کاربرد آن به دست آورید. در ادامه با نحوه کار کمپرسورهای اسکرال، انواع آنها، تفاوت چیلر و کمپرسور اسکرال، مدلهای مختلف دستگاه و اجزای اصلی این سیستم آشنا میشوید. هدف این بخش، صرفاً ارائه اطلاعات فنی نیست؛ بلکه میخواهیم به شما کمک کنیم در ادامه مسیر، انتخاب آگاهانهتری داشته باشید.

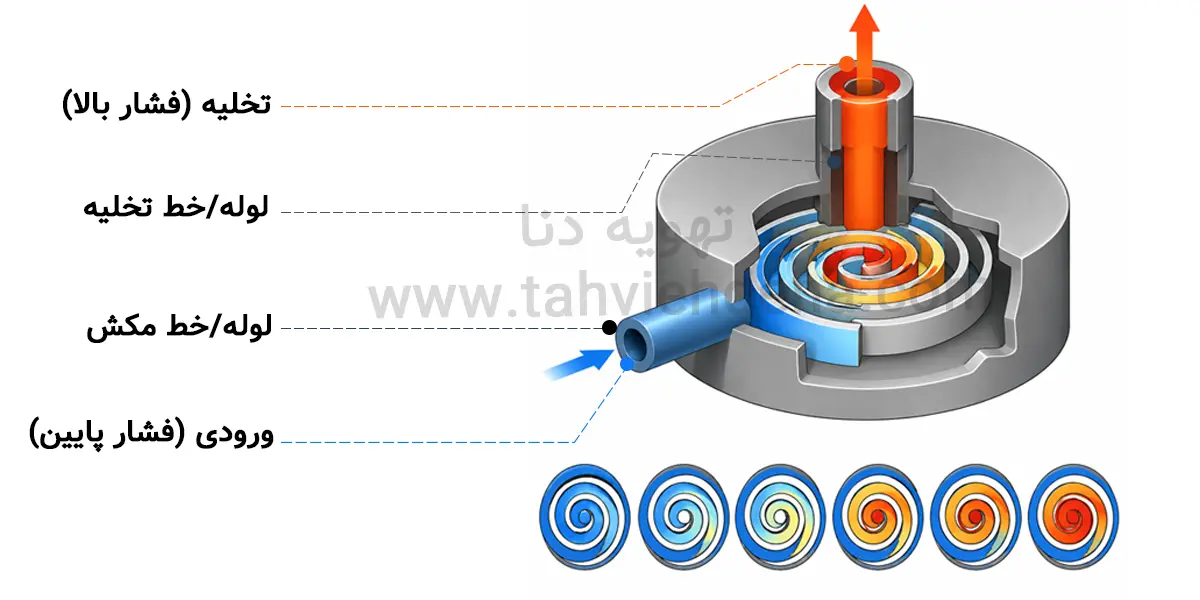

کمپرسور اسکرال یکی از مهمترین قطعات در سیستمهای تبرید و تهویه مطبوع است و در بسیاری از چیلرهای تراکمی مجهز به کمپرسور اسکرال استفاده میشود. این نوع کمپرسور از دو مارپیچ تشکیل شده که یکی ثابت و دیگری متحرک است. حرکت این دو قطعه باعث میشود گاز مبرد بهتدریج فشرده شود و برای ادامه چرخه سرمایش آماده گردد. مزیت مهم این طراحی، عملکرد نرم، صدای کمتر و استهلاک پایینتر نسبت به بعضی مدلهای قدیمیتر است. به همین دلیل امروزه کمپرسورهای اسکرال در بسیاری از پروژههای ساختمانی و صنعتی جایگاه مهمی پیدا کردهاند.
اگر بخواهیم سادهتر بگوییم، عملکرد کمپرسور اسکرال به این صورت است که مبرد از یک سمت وارد کمپرسور میشود، در میان مارپیچها حرکت میکند، فشرده میشود و سپس با فشار بالاتر خارج میگردد. همین فرآیند، پایه اصلی تولید سرمایش در چیلر اسکرال است. از آنجا که قطعات متحرک در این مدل کمتر از برخی کمپرسورهای دیگر است، لرزش و سر و صدای دستگاه نیز معمولاً کمتر خواهد بود. همین ویژگی باعث شده اسکرال (Scroll) در بسیاری از کاربردهای مدرن، انتخابی مطمئن و کاربردی باشد.
یکی از دلایل اصلی محبوبیت کمپرسورهای اسکرال این است که در مقایسه با برخی کمپرسورهای قدیمیتر، راندمان بهتری دارند و در زمان کار، صدای کمتری تولید میکنند. همچنین ساختار آنها فشردهتر است و در بسیاری از پروژهها فضای کمتری اشغال میکنند. این موضوع بهویژه در ساختمانهای اداری، تجاری و پروژههایی که محدودیت فضا دارند، یک مزیت مهم محسوب میشود. علاوه بر این، عملکرد نرمتر این کمپرسورها میتواند به کاهش استهلاک و افزایش طول عمر سیستم کمک کند.
از طرف دیگر، ظرفیت کمپرسورهای اسکرال در بازههای مختلف قابل استفاده است و همین موضوع آنها را برای کاربردهای متنوع مناسب کرده است. در بسیاری از چیلرهای اسکرال از ۵ تا ۲۵۰ تن تبرید، از چند کمپرسور بهصورت ترکیبی استفاده میشود تا دستگاه هم بازده مناسبی داشته باشد و هم بتواند ظرفیت را بهتر کنترل کند. به همین دلیل چیلرهای اسکرال در مقایسه با بعضی سیستمهای قدیمی، انتخاب هوشمندانهتری برای بسیاری از پروژهها هستند.
برای درک بهتر، میتوانید کمپرسور اسکرال را مثل قلب سیستم سرمایشی در نظر بگیرید. این قطعه گاز مبرد را میگیرد، آن را فشرده میکند و به سمت سایر اجزای سیستم میفرستد تا سرمایش ایجاد شود. اگر این بخش درست و باکیفیت کار نکند، کل عملکرد چیلر تراکمی اسکرال تحت تأثیر قرار میگیرد. به همین دلیل در زمان بررسی دستگاه، توجه به نوع و کیفیت کمپرسور اهمیت زیادی دارد.
در یک بیان کاربردی، هرچه scroll compressor انتخابشده کیفیت بهتری داشته باشد، معمولاً دستگاه از نظر صدا، بازده، دوام و کنترل عملکرد وضعیت بهتری خواهد داشت. به همین علت برند کمپرسور، نوع طراحی و سازگاری آن با ظرفیت دستگاه، در انتخاب چیلر اسکرال صنعتی یا حتی مدلهای کوچکتر اهمیت زیادی پیدا میکند. در ادامه، با انواع این کمپرسورها بیشتر آشنا میشویم.
همه کمپرسورهای اسکرال شبیه هم نیستند و بسته به نوع طراحی، ساختار بدنه، روش کنترل ظرفیت و برند سازنده، تفاوتهایی با هم دارند. شناخت این تفاوتها برای کسی که قصد بررسی یا انتخاب چیلر اسکرال را دارد بسیار مهم است، چون نوع کمپرسور مستقیماً روی راندمان، دوام، هزینه نگهداری و حتی قیمت نهایی دستگاه اثر میگذارد. بسیاری از خریداران فقط به نام کمپرسور اسکرال توجه میکنند، در حالی که جزئیات فنی هر مدل میتواند در عملکرد بلندمدت دستگاه تفاوت قابلتوجهی ایجاد کند.
بیشتر کمپرسورهای اسکرال رایج در بازار بهصورت دور ثابت کار میکنند، اما در برخی مدلهای پیشرفتهتر، فناوریهایی مانند Digital Scroll یا سیستمهای اینورتردار برای کنترل بهتر ظرفیت و بهینهسازی عملکرد به کار میروند. در این بخش، مهمترین مدلها و فناوریهای رایج را مرور میکنیم تا دید بهتری نسبت به ساختار کمپرسورهای Hermetic، مدلهای Semi-Hermetic، کمپرسورهای دیجیتال و نمونههای پیشرفتهتر داشته باشید.

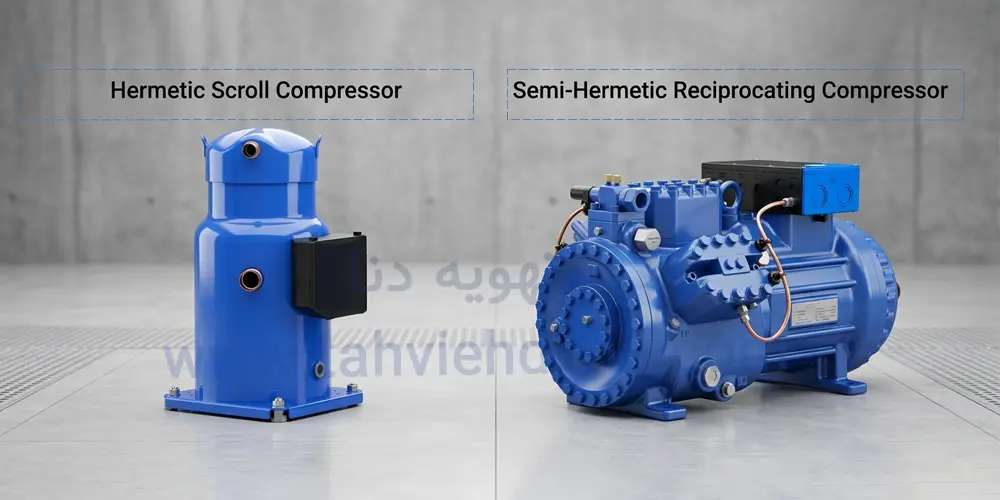

در مدلهای Hermetic، کمپرسور بهصورت کاملاً بسته ساخته میشود و اجزای داخلی آن درون یک پوسته یکپارچه قرار دارند. این مدلها معمولاً در بسیاری از چیلرهای اسکرال رایج هستند، چون جمعوجورند، نشتی کمتری دارند و برای کاربردهای متداول تهویه مطبوع بسیار مناسباند. با این حال، در صورت بروز خرابیهای جدی، تعمیر آنها ممکن است محدودتر باشد و گاهی تعویض کامل قطعه منطقیتر از تعمیر کمپرسور اسکرال باشد.
در مقابل، مدلهای Semi-Hermetic طوری طراحی میشوند که امکان دسترسی بیشتری برای سرویس و تعمیر داشته باشند. این ویژگی میتواند در برخی پروژههای خاص مزیت مهمی باشد، اما در بازار چیلر اسکرال، کاربرد مدلهای هرمتیک معمولاً بیشتر است. برای کاربری که بهدنبال سیستم سادهتر و کمدردسرتر است، شناخت این تفاوت کمک میکند بداند تعمیرپذیری، هزینه نگهداری و نوع بهرهبرداری در هر مدل چه وضعیتی دارد.
کمپرسورهای دیجیتال یکی از فناوریهای مهم در خانواده کمپرسورهای اسکرال هستند. مزیت اصلی آنها این است که میتوانند ظرفیت دستگاه را دقیقتر کنترل کنند. در بسیاری از پروژهها، بار سرمایشی همیشه ثابت نیست؛ یعنی گاهی فضا به سرمایش بیشتری نیاز دارد و گاهی کمتر. در این شرایط، کنترل ظرفیت به دستگاه کمک میکند که با انعطاف بیشتری کار کند و از روشن و خاموش شدنهای مداوم جلوگیری شود.
در عمل، استفاده از کمپرسورهای دیجیتال میتواند به بهبود راندمان، کاهش استهلاک و پایدارتر شدن دمای محیط کمک کند. برای پروژههایی که کنترل دقیقتر و عملکرد یکنواختتر اهمیت دارد، این فناوری میتواند مزیت مهمی باشد. البته باید توجه داشت که در این مدلها، کنترل ظرفیت لزوماً به معنی تغییر دور کمپرسور نیست، بلکه با مکانیزم داخلی، عملکرد دستگاه تنظیم میشود.
بیشتر کمپرسورهای اسکرال رایج بهصورت دور ثابت کار میکنند، اما در برخی مدلهای پیشرفتهتر، امکان استفاده از فناوری اینورتر یا کنترل دور نیز وجود دارد. در این سیستمها، کمپرسور میتواند متناسب با نیاز واقعی مجموعه، سرعت خود را تغییر دهد و با بار سرمایشی هماهنگتر عمل کند. این ویژگی بهویژه در پروژههایی که بار برودتی آنها در طول شبانهروز تغییر زیادی دارد، اهمیت پیدا میکند.
در برخی چیلرهای تراکمی مجهز به کمپرسور اسکرال، استفاده از این فناوری باعث میشود دستگاه در بارهای جزئی نیز بازده خوبی داشته باشد و مصرف انرژی بهتر مدیریت شود. برای کاربری که به دنبال کاهش مصرف انرژی، کنترل بهتر و عملکرد پایدارتر است، این گزینه میتواند قابل توجه باشد. البته انتخاب این نوع سیستم باید با توجه به بودجه، نوع پروژه و شرایط بهرهبرداری انجام شود.

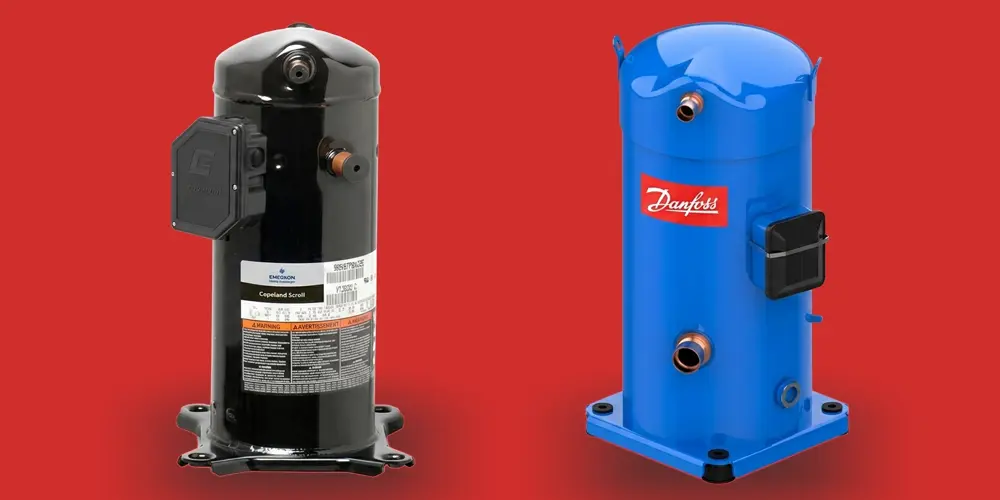

در بازار جهانی، برندهایی مانند Danfoss و Copeland از شناختهشدهترین تولیدکنندگان کمپرسور اسکرال هستند. این برندها به دلیل کیفیت ساخت، عملکرد قابل اعتماد و سابقه فنی مناسب، در بسیاری از پروژهها مورد توجه قرار میگیرند. وقتی در مشخصات یک چیلر اسکرال نام این برندها را میبینید، معمولاً یعنی سازنده تلاش کرده از قطعاتی با سطح کیفی بالاتر استفاده کند. البته فقط نام برند کافی نیست و باید تطابق کمپرسور با ظرفیت و طراحی کل سیستم هم بررسی شود.
برای خریدار، مهم است بداند برند کمپرسور فقط یک نام تبلیغاتی نیست؛ بلکه میتواند روی دوام دستگاه، تأمین قطعات، خدمات پس از فروش و حتی هزینههای آینده اثر بگذارد. به همین دلیل، در زمان بررسی چیلر اسکرال صنعتی یا مدلهای ساختمانی، بهتر است علاوه بر ظرفیت و قیمت، به برند و اصالت کمپرسور هم توجه شود.
یکی از اشتباهات رایج این است که بعضی کاربران چیلر اسکرال و کمپرسور اسکرال را یک چیز در نظر میگیرند، در حالی که این دو با هم تفاوت دارند. کمپرسور اسکرال فقط یکی از اجزای اصلی سیستم سرمایشی است؛ اما چیلر اسکرال یک دستگاه کامل است که از چند بخش مختلف تشکیل میشود و با کمک همین کمپرسور، آب سرد مورد نیاز برای تهویه یا فرایندهای صنعتی را تولید میکند. به بیان ساده، کمپرسور قلب دستگاه است، اما چیلر کل سیستم سرمایش را شامل میشود.
پس وقتی از چیلر تراکمی اسکرال صحبت میکنیم، منظور دستگاهی است که در ساختار آن از یک یا چند کمپرسور اسکرال استفاده شده است. این دستگاه میتواند شامل کندانسور، اواپراتور، شیر انبساط، تابلو برق، مبرد و سیستم کنترل هم باشد. بنابراین اگر کسی میپرسد چیلر اسکرال چیست، پاسخ درست این است که با یک سیستم کامل سرمایشی طرف هستیم، نه فقط با یک قطعه مکانیکی. فهم این تفاوت، پایه درک درست ادامه مقاله است.
چیلرهای اسکرال فقط در یک مدل ساخته نمیشوند و بسته به نوع کارکرد، شرایط نصب، ظرفیت و نیاز پروژه، میتوانند در چند گروه مختلف قرار بگیرند. شناخت این دستهبندی کمک میکند کاربر راحتتر متوجه شود کدام مدل برای چه کاربردی مناسبتر است. بعضی پروژهها به چیلر اسکرال هوا خنک نیاز دارند، بعضی دیگر به چیلر اسکرال آب خنک، و در برخی موارد هم مینی چیلرهای نوع اسکرال یا مدلهای مدولار انتخاب بهتری هستند. بنابراین آشنایی با این مدلها، یکی از پایههای مهم در شناخت درست ظرفیت چیلرهای اسکرال و نوع کاربری آنهاست.
در ادامه، مهمترین مدلهای رایج را به زبان ساده معرفی میکنیم تا بتوانید تفاوت آنها را درک کنید و بدانید هر کدام در چه شرایطی بیشتر به کار میآیند.
چیلر اسکرال هوا خنک گرمای مبرد را از طریق هوا دفع میکند و معمولاً به برج خنککننده نیاز ندارد. به همین دلیل نصب آن در بسیاری از ساختمانها سادهتر است و برای پروژههایی که دسترسی به آب محدود است یا نمیخواهند تجهیزات جانبی بیشتری اضافه کنند، گزینه مناسبی به شمار میرود. این مدل در پروژههای ساختمانی، اداری، تجاری و برخی کاربردهای صنعتی سبک بسیار رایج است.
مزیت مهم این نوع چیلر اسکرال، سادگی نصب و نگهداری است. البته باید توجه داشت که عملکرد آن میتواند تحت تأثیر دمای محیط بیرون قرار بگیرد. به همین دلیل در برخی اقلیمها یا در شرایط دمایی خاص، لازم است طراحی دستگاه با دقت بیشتری انجام شود.
چیلر اسکرال آب خنک برای دفع گرما از آب استفاده میکند و معمولاً در کنار برج خنککننده به کار میرود. این مدل در پروژههایی که راندمان بالاتر و عملکرد پایدارتر اهمیت زیادی دارد، میتواند گزینه مناسبی باشد. در بسیاری از ساختمانهای بزرگ یا کاربریهایی که کنترل بهتر شرایط کاری مهم است، این مدل مورد توجه قرار میگیرد.
در مقایسه با مدل هواخنک، چیلر اسکرال آب خنک معمولاً به تجهیزات جانبی بیشتری نیاز دارد و اجرای آن پیچیدهتر است، اما در شرایط مناسب میتواند بازده بسیار خوبی ارائه دهد. انتخاب میان این دو نوع، همیشه باید با توجه به شرایط پروژه، امکانات سایت و نیاز بهرهبرداری انجام شود.
مینی چیلرهای نوع اسکرال نسخه کوچکتر و جمعوجورتری از چیلرها هستند که بیشتر در ساختمانهای مسکونی، ویلایی، واحدهای مستقل و برخی فضاهای کوچکتر استفاده میشوند. این مدلها معمولاً زمانی انتخاب میشوند که پروژه به یک سیستم سرمایشی مستقل، کمصدا و نسبتاً ساده نیاز داشته باشد. در اینجا استفاده از کمپرسور اسکرال به دلیل صدای کمتر و راندمان مناسب، یک مزیت مهم به شمار میرود.
برای کاربرانی که با اصطلاح چیلر خانگی روبهرو میشوند، در بسیاری از موارد منظور همین مینی چیلرهایی است که از تکنولوژی اسکرال استفاده میکنند. البته انتخاب آنها باید با توجه به بار برودتی واقعی ساختمان انجام شود، نه فقط بر اساس نام یا ظاهر دستگاه.
چیلر اسکرال مدولار از چند ماژول یا واحد کنار هم تشکیل میشود که میتوانند بهصورت ترکیبی کار کنند. این ساختار باعث میشود توسعه ظرفیت در آینده راحتتر باشد و در صورت نیاز، بتوان سیستم را مرحلهبهمرحله گسترش داد. در پروژههایی که رشد تدریجی دارند یا نیاز سرمایشی آنها در آینده بیشتر میشود، این مدل میتواند انتخاب هوشمندانهای باشد.
یکی از مزیتهای مهم این نوع چیلرهای اسکرال، انعطافپذیری در طراحی و بهرهبرداری است. اگر یکی از ماژولها از مدار خارج شود، بقیه بخشها همچنان میتوانند تا حدی به کار خود ادامه دهند. این ویژگی در برخی پروژهها از نظر پایداری عملکرد اهمیت زیادی دارد.
چیلر اسکرال دو مدار بهگونهای طراحی میشود که دو مدار تبرید جداگانه داشته باشد. این ساختار میتواند به افزایش پایداری عملکرد دستگاه کمک کند، چون اگر یکی از مدارها دچار مشکل شود، مدار دیگر ممکن است همچنان بخشی از نیاز سرمایشی را تأمین کند. این ویژگی برای پروژههایی که توقف کامل سیستم در آنها مشکلساز است، بسیار ارزشمند است.
علاوه بر این، در بعضی شرایط وجود دو مدار به کنترل بهتر ظرفیت هم کمک میکند. بنابراین در زمان بررسی چیلر اسکرال صنعتی یا مدلهای پروژهای، توجه به تعداد مدارها میتواند یکی از نکات مهم انتخاب باشد.
برای اینکه بدانید چیلر اسکرال چیست و چگونه کار میکند، باید با اجزای اصلی آن هم آشنا شوید. هر چیلر تراکمی اسکرال از چند بخش مهم تشکیل میشود که همه آنها در کنار هم فرایند سرمایش را انجام میدهند. شناخت این اجزا به شما کمک میکند در زمان بررسی کاتالوگ، صحبت با فروشنده یا مقایسه دستگاهها، درک دقیقتری از کیفیت و ساختار سیستم داشته باشید. همچنین اگر در آینده درباره قطعات چیلر اسکرال، سرویس یا حتی تعمیر چیلرهای اسکرال سوالی داشتید، این شناخت پایه برایتان بسیار مفید خواهد بود. در ادامه، مهمترین اجزای این دستگاه را بهصورت ساده و کاربردی معرفی میکنیم.
کمپرسور اسکرال مهمترین بخش دستگاه است و وظیفه فشردهسازی مبرد را بر عهده دارد. در واقع بدون این قطعه، چرخه تبرید شکل نمیگیرد. کیفیت کمپرسور روی عملکرد، مصرف انرژی، صدا و دوام کل سیستم اثر مستقیم دارد. به همین دلیل در بررسی اجزای اصلی چیلر اسکرال، همیشه کمپرسور در اولویت قرار میگیرد. در بسیاری از چیلرهای تراکمی مجهز به کمپرسور اسکرال، ممکن است یک یا چند کمپرسور بهصورت ترکیبی استفاده شود. این موضوع به ظرفیت دستگاه، نوع طراحی و نیاز پروژه بستگی دارد.
کندانسور بخشی است که گرمای مبرد را از سیستم خارج میکند. در چیلر اسکرال هوا خنک این کار با هوا انجام میشود و در چیلر اسکرال آب خنک با آب. عملکرد مناسب این بخش برای حفظ راندمان دستگاه بسیار مهم است، چون اگر دفع حرارت بهدرستی انجام نشود، کل سیستم تحت فشار قرار میگیرد. برای خریدار، مهم است بداند نوع کندانسور یکی از عوامل مهم در انتخاب مدل دستگاه است. همین موضوع در آینده روی مصرف انرژی، شرایط نصب و حتی سرویس دورهای هم اثر میگذارد.
اواپراتور جایی است که تبادل سرمایش انجام میشود و آب سیستم خنک میگردد. این بخش نقش مستقیمی در تأمین آب سرد مورد نیاز برای فنکویلها، هواسازها یا فرایندهای صنعتی دارد. اگر کمپرسور قلب سیستم باشد، اواپراتور را میتوان محل اصلی تولید اثر سرمایشی دانست. کیفیت طراحی و ساخت اواپراتور روی راندمان، ظرفیت واقعی و پایداری عملکرد دستگاه تأثیر زیادی دارد. به همین دلیل در زمان بررسی ظرفیت چیلرهای اسکرال، فقط به نام کمپرسور توجه نکنید و این بخش را هم جدی بگیرید.
شیر انبساط وظیفه دارد مقدار مبرد ورودی به اواپراتور را کنترل کند. این قطعه شاید در ظاهر کوچک باشد، اما نقش آن در تعادل عملکرد سیستم بسیار مهم است. اگر تنظیم مبرد درست انجام نشود، راندمان سیستم کاهش پیدا میکند و حتی ممکن است به کمپرسور فشار وارد شود. در برخی سیستمها از مدلهای پیشرفتهتر شیر انبساط استفاده میشود تا کنترل دقیقتری روی عملکرد وجود داشته باشد. همین موضوع میتواند روی کیفیت کارکرد چیلر اسکرال اثرگذار باشد.
تابلو برق و سیستم کنترل، بخش فرماندهی و مدیریت عملکرد دستگاه هستند. این قسمت مشخص میکند کمپرسورها چه زمانی وارد مدار شوند، فنها چگونه کار کنند و دستگاه چگونه به تغییرات بار پاسخ دهد. در چیلرهای جدید، این بخش میتواند تأثیر زیادی در بهینهسازی مصرف انرژی و افزایش ایمنی داشته باشد. برای کاربر نهایی، سیستم کنترل خوب یعنی مدیریت بهتر، خطایابی راحتتر و عملکرد مطمئنتر. بنابراین در زمان بررسی دستگاه، کیفیت تابلو برق و منطق کنترلی آن را نباید نادیده گرفت.
مبرد مادهای است که گرما را در چرخه تبرید جابهجا میکند و بدون آن فرایند سرمایش شکل نمیگیرد. نوع مبرد استفادهشده در چیلر اسکرال میتواند روی راندمان، سازگاری با کمپرسور، شرایط نگهداری و حتی مسائل زیستمحیطی اثر بگذارد. به همین دلیل در انتخاب دستگاه، نوع مبرد یکی از نکات مهم فنی محسوب میشود. هرچند کاربر عمومی لازم نیست وارد جزئیات پیچیده این موضوع شود، اما خوب است بداند مبرد فقط یک نام در کاتالوگ نیست؛ بلکه یکی از عناصر اصلی در عملکرد واقعی دستگاه است.
