اگر بخواهیم خیلی روشن و بدون پیچیدگی بگوییم، چیلر اسکرو یکی از مهمترین تجهیزات تولید سرمایش در پروژههای صنعتی و ساختمانی است که با استفاده از کمپرسور مارپیچی، گرما را از آب یا سیال فرایندی میگیرد و آن را به محیط بیرون منتقل میکند. در واقع، چیلر تراکمی اسکرو زیرمجموعهای از چیلرهای تراکمی است که در آن عمل فشردهسازی مبرد توسط چیلر با کمپرسور پیچی انجام میشود؛ به همین دلیل هم در ظرفیتهای متوسط و بالا، انتخابی حرفهای و قابلاعتماد محسوب میشود.
آنچه چیلر اسکرو را از بسیاری از سیستمهای دیگر متمایز میکند، فقط قدرت سرمایش نیست؛ بلکه ترکیبی از راندمان مناسب، عملکرد پایدار، کنترل ظرفیت بهتر و توانایی کارکرد مداوم در شرایط سنگین است. به همین خاطر، وقتی درباره سرمایش ساختمانهای بزرگ، فرایندهای صنعتی یا پروژههایی با بار برودتی جدی صحبت میکنیم، نام چیلر تراکمی اسکرو خیلی زود وارد بحث میشود. برای درک درست این سیستم، باید اول بدانیم دقیقاً چه تعریفی دارد، چگونه کار میکند و از چه اجزایی ساخته شده است.
از نظر فنی، چیلر تراکمی اسکرو دستگاهی است که با تکیه بر سیکل تبرید تراکمی، حرارت را از یک سیال واسط—معمولاً آب—میگیرد و آن را به محیط بیرون دفع میکند. تفاوت اصلی این سیستم با سایر چیلرهای تراکمی در نوع کمپرسور آن است؛ در چیلر با کمپرسور پیچی، فشردهسازی گاز مبرد بهجای پیستون یا اسکرال، توسط دو روتور مارپیچی یا یک مجموعه مارپیچی مخصوص انجام میشود.
به زبان سادهتر، چیلر اسکرو همان چیلری است که قلب آن یک کمپرسور مارپیچی است. این کمپرسور با مکش بخار مبرد از اواپراتور، افزایش فشار و دمای آن و ارسال مبرد به کندانسور، زمینه تولید سرمایش را فراهم میکند. به همین دلیل، وقتی از چیلر تراکمی اسکرو صحبت میکنیم، در حقیقت از سیستمی حرف میزنیم که برای تأمین سرمایش پایدار، پیوسته و قدرتمند طراحی شده است. در پروژههای واقعی، چیلر با کمپرسور پیچی معمولاً در ظرفیتهایی به کار میرود که سیستمهای کوچکتر دیگر پاسخگوی نیاز نیستند یا از نظر راندمان و دوام، انتخاب ایدهآلی به حساب نمیآیند. همین ویژگی باعث شده چیلر اسکرو در صنایع، بیمارستانها، هتلها، مراکز تجاری و بسیاری از ساختمانهای بزرگ جایگاه ویژهای داشته باشد.
برای فهم عملکرد چیلر اسکرو بهتر است آن را به یک چرخه دائمی انتقال حرارت تشبیه کنیم. این دستگاه سرما را «تولید» نمیکند، بلکه گرما را از یک نقطه میگیرد و به نقطهای دیگر منتقل میکند. در چیلر تراکمی اسکرو، مبرد در یک مدار بسته دائماً در حال گردش است و در هر مرحله، تغییر فشار، دما و حالت میدهد تا بتواند گرما را جذب و دفع کند.
درون چیلر با کمپرسور پیچی، این فرایند با هماهنگی کامل بین کمپرسور، اواپراتور، کندانسور و شیر انبساط انجام میشود. مبرد ابتدا در اواپراتور گرمای آب را جذب میکند، سپس بخار حاصل وارد کمپرسور میشود، فشرده میگردد و بعد در کندانسور گرمای خود را از دست میدهد. در نهایت، پس از عبور از شیر انبساط دوباره آماده جذب گرما میشود. این گردش مداوم همان چیزی است که عملکرد سرمایشی چیلر اسکرو را شکل میدهد. نکته مهم اینجاست که در چیلر تراکمی اسکرو، کیفیت عملکرد فقط به وجود قطعات وابسته نیست، بلکه به هماهنگی دقیق آنها بستگی دارد. اگر هر بخش درست طراحی و کنترل شود، چیلر با کمپرسور پیچی میتواند با پایداری بالا و راندمان مناسب سالها کار کند.

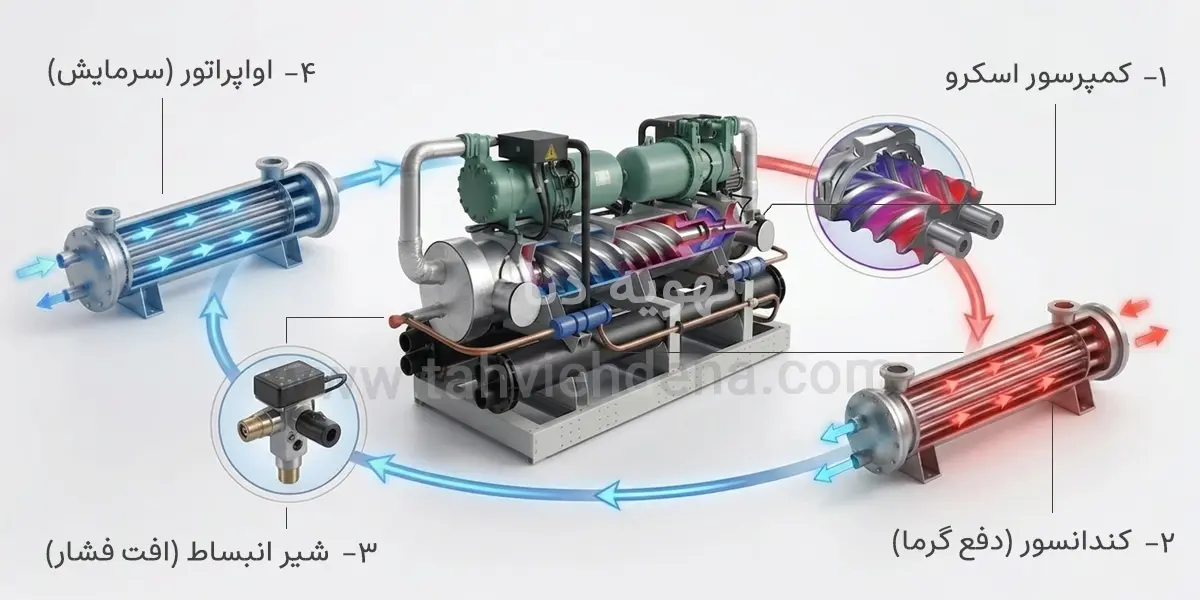

اساس کار چیلر اسکرو بر سیکل تبرید تراکمی بنا شده است. این سیکل معمولاً از چهار بخش اصلی تشکیل میشود: اواپراتور، کمپرسور، کندانسور و شیر انبساط. مبرد در اواپراتور با فشار پایین وارد میشود و با جذب گرما از آب، تبخیر میگردد. همین مرحله است که باعث خنک شدن آب در چیلر تراکمی اسکرو میشود.
پس از آن، بخار مبرد وارد کمپرسور میشود. در چیلر با کمپرسور پیچی، این بخار به کمک مکانیزم مارپیچی فشرده شده و فشار و دمایش بالا میرود. سپس مبرد داغ وارد کندانسور میشود تا حرارت خود را به هوا یا آب منتقل کند و از حالت بخار به مایع تبدیل شود. در مرحله بعد، مایع مبرد از شیر انبساط عبور میکند. این قطعه با کاهش ناگهانی فشار، شرایطی فراهم میکند که مبرد دوباره بتواند در اواپراتور گرما جذب کند. به این ترتیب، سیکل تبرید در چیلر اسکرو بهصورت پیوسته تکرار میشود و سرمایش مورد نیاز سیستم تأمین میگردد.
مهمترین تفاوت چیلر با کمپرسور پیچی با بسیاری از چیلرهای دیگر، در شیوه فشردهسازی مبرد است. در اینجا بهجای حرکت رفتوبرگشتی پیستون یا مکانیزم متفاوت اسکرال، از روتورهای مارپیچی استفاده میشود. این روتورها هنگام چرخش، بخار مبرد را در فضای بین خود به دام میاندازند و با کاهش تدریجی حجم، آن را فشرده میکنند.
در چیلر اسکرو این فشردهسازی بهصورت یکنواختتر و نرمتر انجام میشود. همین ویژگی باعث میشود ضربههای مکانیکی کمتر شود و عملکرد سیستم در بارهای مختلف پایدارتر بماند. در واقع، چیلر تراکمی اسکرو به لطف همین ساختار مارپیچی میتواند در کاربردهای سنگین و طولانیمدت، عملکرد قابل اعتمادی ارائه دهد. از نگاه فنی، هرچه فرایند فشردهسازی کنترلشدهتر باشد، راندمان و عمر مفید سیستم هم بهتر خواهد بود. به همین دلیل، چیلر با کمپرسور پیچی برای پروژههایی که نیاز به کارکرد مداوم، ظرفیت بالا و کنترل مناسب دارند، انتخابی حرفهای به شمار میآید.
در چیلر اسکرو، روغن فقط یک روانکننده ساده نیست؛ بلکه بخشی بسیار مهم از عملکرد کمپرسور به حساب میآید. در چیلر تراکمی اسکرو، روغن وظیفه دارد قطعات متحرک را روانکاری کند، اصطکاک را کاهش دهد، تا حدی به آببندی فضای بین روتورها کمک کند و همچنین بخشی از حرارت ایجادشده در حین تراکم را کنترل نماید.
در چیلر با کمپرسور پیچی، کیفیت روغن و مدیریت درست آن اهمیت زیادی دارد. اگر روغن آلوده شود، بیش از حد داغ شود یا خواص خود را از دست بدهد، راندمان سیستم کاهش پیدا میکند و حتی ممکن است کمپرسور دچار آسیب جدی شود. به همین خاطر، در طراحی و نگهداری چیلر اسکرو همیشه به مدار روغن، فیلترها، جداکننده روغن و شرایط عملکرد آن توجه ویژه میشود. بهطور خلاصه، روغن در چیلر تراکمی اسکرو فقط برای «کار کردن بهتر» نیست؛ بلکه برای «زنده ماندن سالم کمپرسور» ضروری است. هر کس بخواهد عملکرد این سیستم را درست بفهمد، باید نقش حیاتی روغن را جدی بگیرد.
برای اینکه دقیقتر بفهمیم چیلر اسکرو چگونه کار میکند، باید اجزای اصلی آن را بشناسیم. هر چیلر تراکمی اسکرو از چند بخش حیاتی تشکیل شده که هر کدام وظیفه مشخصی در فرایند سرمایش دارند. اگر یکی از این اجزا درست انتخاب نشود یا هماهنگی لازم را با سایر بخشها نداشته باشد، عملکرد کل چیلر با کمپرسور پیچی تحت تأثیر قرار میگیرد.
در یک نگاه کلی، اجزای اصلی این سیستم شامل کمپرسور، اواپراتور، کندانسور، شیر انبساط و تابلو برق یا سیستم کنترل است. این بخشها در کنار هم باعث میشوند چیلر اسکرو بتواند گرما را از سیال بگیرد، مبرد را در مدار به گردش درآورد و سرمایش مورد نیاز پروژه را تأمین کند.
بدون تردید، کمپرسور مهمترین بخش چیلر تراکمی اسکرو است. این قطعه نیروی اصلی لازم برای گردش مبرد در مدار را فراهم میکند و در عمل، تعیینکننده شخصیت عملکردی کل چیلر اسکرو است. به همین دلیل از کمپرسور بهعنوان قلب تپنده چیلر با کمپرسور پیچی یاد میشود.
کمپرسور اسکرو با مکش بخار مبرد از اواپراتور و فشردهسازی آن، شرایط لازم برای ادامه سیکل تبرید را ایجاد میکند. مزیت مهم این نوع کمپرسور، پایداری عملکرد، توان کارکرد در ظرفیتهای بالا و امکان کنترل مناسبتر ظرفیت در مقایسه با برخی فناوریهای دیگر است. در بسیاری از پروژهها، انتخاب درست کمپرسور بهمعنای انتخاب درست کل چیلر اسکرو است. چون اگر قلب سیستم درست کار کند، بقیه اجزا هم میتوانند در شرایط استاندارد و پایدار به وظیفه خود عمل کنند.
اواپراتور بخشی از چیلر اسکرو است که در آن، مبرد گرمای آب یا سیال فرایندی را جذب میکند. این همان نقطهای است که اثر سرمایش عملاً ایجاد میشود. در چیلر تراکمی اسکرو، آب گرم برگشتی از سیستم وارد اواپراتور میشود، گرمای خود را به مبرد میدهد و بهصورت آب سرد از آن خارج میشود.
به بیان ساده، اگر کمپرسور قلب چیلر با کمپرسور پیچی باشد، اواپراتور محل واقعی تبادل انرژی و تولید سرما است. طراحی مناسب این مبدل حرارتی تأثیر مستقیمی بر راندمان، افت فشار، کیفیت خنککاری و پایداری کلی چیلر اسکرو دارد. اواپراتور باید بهگونهای انتخاب شود که هم انتقال حرارت خوبی داشته باشد و هم در شرایط کاری پروژه، پاسخگوی ظرفیت مورد نیاز باشد. به همین علت، در طراحی یک چیلر تراکمی اسکرو حرفهای، توجه به جزئیات اواپراتور بسیار مهم است.
کندانسور بخشی از چیلر اسکرو است که گرمای جذبشده از سیستم را به محیط بیرون دفع میکند. مبردی که از کمپرسور خارج میشود، در این قسمت حرارت خود را از دست میدهد و از حالت بخار داغ به مایع تبدیل میشود. در واقع، اگر این دفع حرارت درست انجام نشود، چیلر تراکمی اسکرو نمیتواند سیکل خود را کامل کند.
در چیلر با کمپرسور پیچی، کندانسور معمولاً در دو نوع اصلی دیده میشود: هوایی و آبی. در مدل هوایی، گرما از طریق هوا دفع میشود و در مدل آبی، این کار با کمک آب و معمولاً یک سیستم کمکی مانند برج خنککننده انجام میگیرد. انتخاب میان این دو مدل به شرایط پروژه، اقلیم، محدودیت فضا و نوع کاربری چیلر اسکرو بستگی دارد. کندانسور فقط یک بخش جانبی نیست؛ بلکه یکی از ارکان راندمان سیستم است. هرچه دفع حرارت در این قسمت بهتر انجام شود، عملکرد کلی چیلر تراکمی اسکرو هم بهینهتر خواهد بود.
شیر انبساط در چیلر اسکرو وظیفه دارد میزان ورود مبرد به اواپراتور را کنترل کند و همزمان فشار آن را کاهش دهد. این افت فشار باعث میشود مبرد آماده جذب گرما در اواپراتور شود. بنابراین، هرچند این قطعه نسبت به کمپرسور کوچکتر به نظر میرسد، اما نقش آن در تعادل عملکرد چیلر تراکمی اسکرو بسیار مهم است.
در چیلر با کمپرسور پیچی ممکن است از شیر انبساط ترموستاتیک یا الکترونیکی استفاده شود. مدلهای الکترونیکی معمولاً کنترل دقیقتری روی جریان مبرد دارند و در بسیاری از کاربردهای مدرن، به بهبود راندمان چیلر اسکرو کمک میکنند. اگر شیر انبساط درست عمل نکند، کل سیکل تبرید دچار مشکل میشود؛ به همین دلیل این قطعه یکی از عناصر کلیدی در پایداری و کنترل عملکرد چیلر تراکمی اسکرو به شمار میرود.
در چیلرهای مدرن، فقط قدرت مکانیکی مهم نیست؛ هوشمندی کنترل هم نقش تعیینکننده دارد. تابلو برق و سیستم کنترل PLC در چیلر تراکمی اسکرو وظیفه دارند عملکرد همه اجزا را مدیریت، پایش و هماهنگ کنند. به کمک این سیستم، چیلر اسکرو میتواند بر اساس نیاز واقعی پروژه روشن شود، ظرفیت خود را تنظیم کند و در برابر خطاها از خود محافظت نشان دهد.
در چیلر با کمپرسور پیچی، کنترلرها معمولاً پارامترهایی مانند فشار، دما، وضعیت کمپرسور، سطح ایمنی و ترتیب عملکرد قطعات را زیر نظر میگیرند. این موضوع باعث میشود سیستم هم مطمئنتر کار کند و هم بهرهوری انرژی بالاتری داشته باشد. در واقع، تابلو برق و PLC مغز متفکر چیلر اسکرو هستند. اگر کمپرسور قلب سیستم باشد، بخش کنترل همان مغزی است که تصمیم میگیرد این قلب چگونه، چه زمانی و با چه شدتی کار کند.
