وقتی با عنوان انواع چیلر تراکمی روبهرو میشویم، اولین تصور بسیاری از مخاطبان این است که تفاوت این مدلها صرفاً به نام، برند یا مشخصات ظاهری محدود میشود؛ در حالیکه واقعیت کاملاً متفاوت است. تنوع در چیلرهای تراکمی نتیجه مستقیم 1- نیازهای متنوع پروژهها، 2- شرایط اقلیمی، 3- نوع کاربری، 3- محدودیتهای فنی و 5- الزامات بهرهبرداری است. هر نوع چیلر تراکمی در پاسخ به یک مسئله واقعی در صنعت تهویه مطبوع یا برودت صنعتی طراحی شده و انتخاب آن، تصمیمی صرفاً سلیقهای یا تجاری نیست، بلکه یک انتخاب مهندسی محسوب میشود.
در پروژههای ساختمانی، صنعتی و زیرساختی، انتخاب نادرست از میان مدلهای مختلف چیلر تراکمی میتواند منجر به افزایش مصرف انرژی، کاهش راندمان، هزینههای نگهداری بالا و حتی ناپایداری عملکرد سیستم شود. به همین دلیل، شناخت درست انواع چیلر تراکمی و درک جایگاه هرکدام در صنعت و ساختمان، پیشنیاز یک طراحی موفق و بهرهبرداری مطمئن است. در این مقاله تلاش میکنیم بهجای معرفی سطحی، توضیح دهیم که چرا این تنوع به وجود آمده و هر گروه از چیلرهای تراکمی دقیقاً چه مشکلی را در پروژههای واقعی حل میکند.
چیلر تراکمی سیستمی برای تولید آب سرد است که با استفاده از سیکل تبرید تراکمی، حرارت را از آب یا سیال فرآیندی گرفته و به محیط بیرون منتقل میکند. این فرآیند از طریق گردش مبرد بین اجزای مکانیکی و کنترلی انجام میشود و اساس عملکرد بسیاری از سیستمهای تهویه مطبوع و برودت صنعتی را تشکیل میدهد. نکتهای که معمولاً نادیده گرفته میشود این است که همین ساختار پایه، بسته به نحوه طراحی و انتخاب اجزا، میتواند به انواع چیلر تراکمی با رفتار کاملاً متفاوت منجر شود؛ بهطوریکه تفاوت میان مدلهای چیلر تراکمی بیشتر از آنکه در اصل عملکرد باشد، در کیفیت پاسخ آنها به شرایط واقعی پروژه است.
در این میان، اواپراتور فقط محل تبادل حرارت نیست و انتخاب آن میتواند ظرفیت واقعی دستگاه و پایداری دما را تعیین کند؛ عاملی که در بسیاری از اقسام چیلر تراکمی مرز بین عملکرد پایدار و مشکلدار را مشخص میکند. کمپرسور بهعنوان قلب سیستم، بیشترین تأثیر را بر مصرف انرژی و رفتار چیلر در بارهای جزئی دارد و همین انتخاب است که بسیاری از مدلها را از نظر اقتصادی از هم جدا میکند. کندانسور نیز مستقیماً تحت تأثیر اقلیم و شرایط نصب قرار دارد و اگر درست انتخاب نشود، راندمان کل سیستم افت میکند. در نهایت، شیر انبساط و سیستم کنترل تعیین میکنند که این اجزا چگونه با هم کار کنند؛ جایی که تفاوت یک چیلر صرفاً «کارکننده» با یک چیلر «مهندسیشده» کاملاً آشکار میشود.
سیکل تبرید تراکمی در ظاهر ساده است. مبرد در اواپراتور حرارت آب را جذب میکند، سپس در کمپرسور فشرده میشود، در کندانسور حرارت خود را به محیط پس میدهد و پس از عبور از شیر انبساط، دوباره برای جذب حرارت آماده میشود. اما در پروژههای واقعی، این فرآیند یک رفتار ثابت و یکنواخت ندارد و عملکرد چیلر همواره تحتتأثیر میزان بار، دمای محیط و نوع کاربری فضا تغییر میکند. دقیقاً همین تفاوت شرایط است که باعث شکلگیری انواع چیلر تراکمی شده و مهندس طراح را وادار میکند از میان مدلهای چیلر تراکمی، گزینهای را انتخاب کند که در شرایط واقعی پروژه پاسخگو باشد، نه فقط در محاسبات اولیه.
در بار جزئی، زمانی که بار سرمایشی کمتر از ظرفیت نامی است، نحوه کنترل کمپرسور تعیین میکند که چیلر با راندمان مناسب کار کند یا دچار اضافهکاری شود. انتخاب نادرست کمپرسور و سیستم کنترل معمولاً به افزایش مصرف برق، نوسان دمای آب خروجی و استهلاک زودهنگام تجهیزات منجر میشود و به همین دلیل، عملکرد در بار جزئی یکی از معیارهای اصلی مقایسه اقسام چیلر تراکمی است. در دماهای محیطی بالا نیز فشار کاری کندانسور افزایش مییابد و اگر سیستم دفع حرارت متناسب با اقلیم و محل نصب انتخاب نشده باشد، افت راندمان یا توقف اضطراری رخ میدهد. علاوه بر این، چیلر مورد استفاده در ساختمان باید به بار متغیر و کنترل صدا پاسخ دهد، در حالیکه چیلر صنعتی بر پایداری و قابلیت اطمینان در شرایط سخت متمرکز است؛ تفاوتی که مستقیماً بر انتخاب نهایی اثر میگذارد.
اگر به ریشه طراحی چیلرها نگاه کنیم، تفاوت بین چیلر هواخنک و آبخنک از تنوعطلبی یا پیچیدگی بیدلیل نیامده است. این دو روش نتیجه پاسخ مهندسی به یک سؤال ساده اما حیاتی هستند: حرارت جذبشده از آب سردشده، چگونه و با چه محدودیتهایی باید به محیط دفع شود؟ در برخی پروژهها دسترسی به آب، فضا و شرایط نگهداری وجود دارد و در برخی دیگر، سادگی نصب و استقلال از تجهیزات جانبی اولویت دارد. به همین دلیل، در میان انواع چیلر تراکمی، نوع کندانسور به یکی از سرنوشتسازترین معیارهای انتخاب تبدیل شده است.
در واقع، هر کدام از این دو راهکار آمدهاند تا یک مسئله مشخص را حل کنند. چیلر هواخنک برای پروژههایی توسعه پیدا کرد که یا امکان استفاده از آب وجود ندارد، یا هزینه و پیچیدگی نگهداری تجهیزات جانبی قابل قبول نیست. در مقابل، چیلر آبخنک پاسخی به پروژههایی است که راندمان بالا، پایداری عملکرد در ظرفیتهای بزرگ و کنترل دقیقتر شرایط کاری اهمیت بیشتری دارد. شناخت این فلسفه طراحی، کمک میکند مهندس طراح از میان مدلهای چیلر تراکمی، گزینهای را انتخاب کند که با محدودیتهای واقعی پروژه همراستا باشد، نه صرفاً بر اساس ظرفیت یا قیمت اولیه.

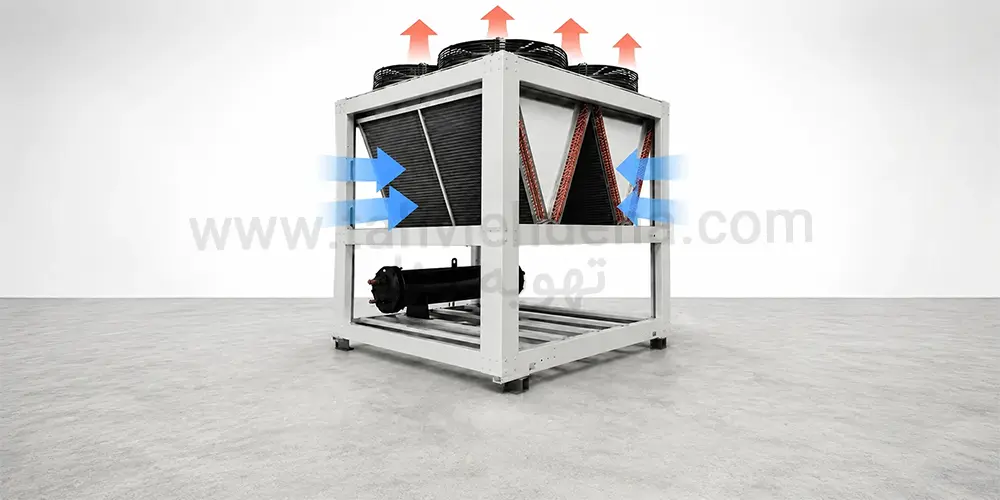

چیلر تراکمی هواخنک حرارت کندانسور را مستقیماً به هوای محیط منتقل میکند و به همین دلیل، به تجهیزات جانبی مانند برج خنککن یا مدار آب کندانسور نیاز ندارد. این ویژگی باعث شده این نوع چیلر در پروژههایی که محدودیت فضا، کمبود آب یا نیاز به نصب سریع وجود دارد، انتخابی منطقی باشد. در بسیاری از ساختمانهای اداری، تجاری و پروژههای کوچک تا متوسط، این سادگی به معنای کاهش ریسک اجرا و نگهداری است.
با این حال، وابستگی مستقیم عملکرد این چیلر به دمای هوای محیط، موضوعی است که نباید نادیده گرفته شود. در مناطق گرم یا در ساعات اوج تابستان، افزایش دمای محیط باعث بالا رفتن فشار کاری کمپرسور و کاهش راندمان میشود. به همین دلیل، انواع چیلر هواخنک بیشتر یک راهحل «کمدردسر» است تا یک انتخاب بهینه برای پروژههایی که بار سرمایشی سنگین یا شرایط کاری سخت دارند.

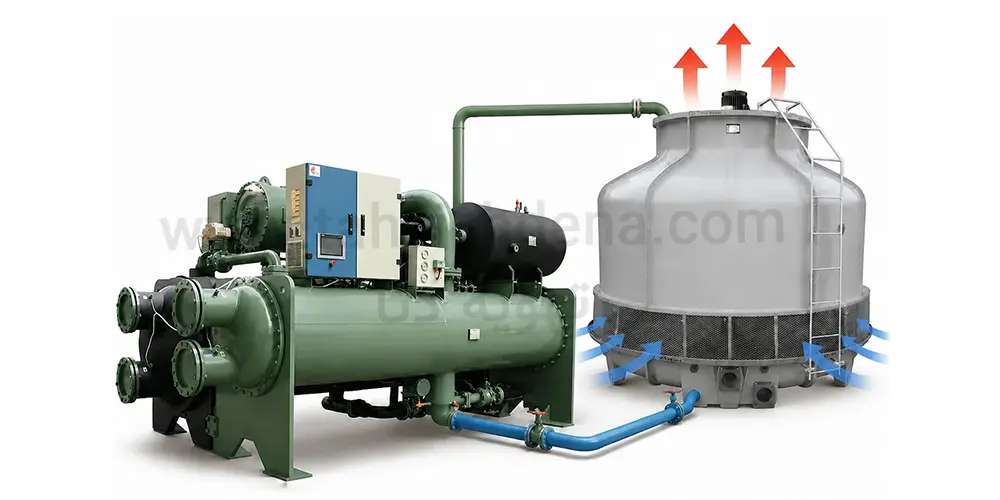

چیلر تراکمی آبخنک برای پروژههایی طراحی شده که در آنها راندمان بالا، پایداری عملکرد و کارکرد مداوم اهمیت حیاتی دارد. در این نوع چیلر، حرارت از طریق آب و با کمک برج خنککن دفع میشود و همین موضوع باعث میشود دمای کندانسور کنترلشدهتر و مستقلتر از نوسانات دمای محیط باشد. نتیجه این طراحی، مصرف انرژی بزرگ تبدیل کرده است.
البته این راندمان بالاتر، هزینه و پیچیدگی بیشتری هم به همراه دار د. نیاز به برج خنککن، مصرف آب، نگهداری منظم و کنترل کیفیت آب، همگی جزو الزاماتی هستند که در انتخاب این نوع از اقسام چیلر تراکمی باید بهدقت بررسی شوند. به بیان ساده، چیلر آبخنک زمانی انتخاب درستی است که زیرساخت لازم برای پشتیبانی از آن در پروژه وجود داشته باشد.
|
معیار تصمیمگیری |
چیلر تراکمی هواخنک |
چیلر تراکمی آبخنک |
|
روش دفع حرارت |
انتقال مستقیم حرارت به هوای محیط |
انتقال حرارت به آب و سپس برج خنککن |
|
نیاز به تجهیزات جانبی |
ندارد |
دارد (برج خنککن، پمپ، لولهکشی) |
|
وابستگی به دمای محیط |
زیاد |
کم |
|
راندمان در ظرفیتهای بالا |
متوسط |
بالا |
|
مصرف آب |
ندارد |
دارد |
| هزینه نصب اولیه |
کمتر |
بیشتر |
|
پیچیدگی نگهداری |
پایین |
بالا |
|
کاربرد رایج |
ساختمانهای اداری، تجاری، پروژههای با محدودیت فضا |
صنایع، بیمارستانها، پروژههای بزرگ و حساس |
چیلر هواخنک برای پروژهای است که میخواهد ساده و کمریسک شروع شود، چیلر آبخنک برای پروژهای است که میخواهد پایدار و بهینه ادامه پیدا کند.

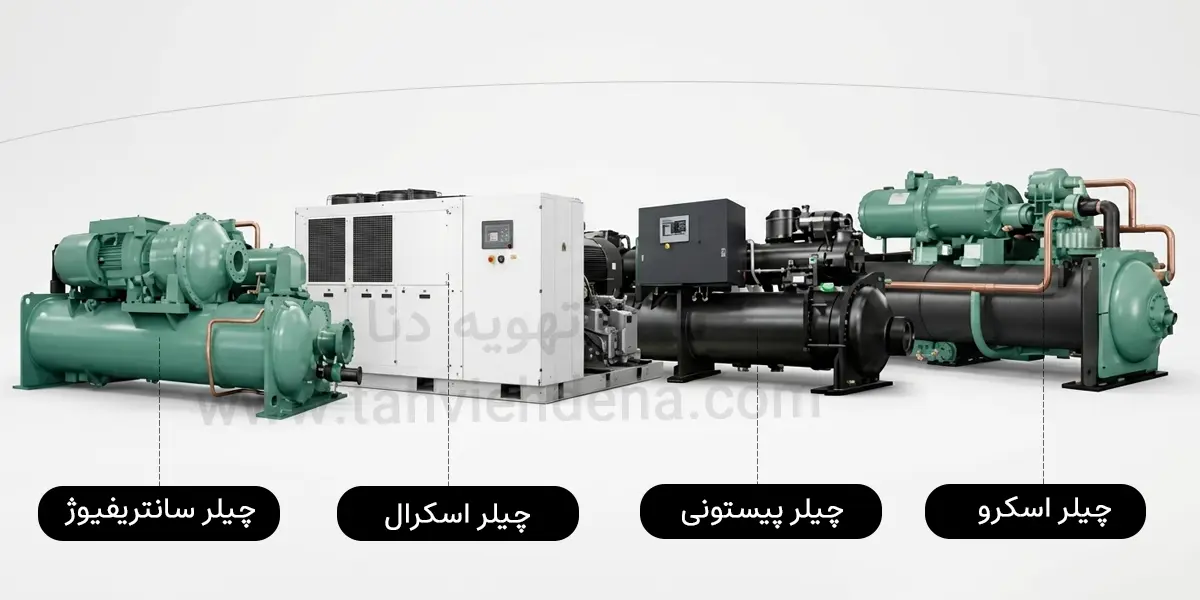

وقتی به اقسام چیلر تراکمی نگاه میکنیم، تفاوت اصلی بسیاری از مدلها نه در ظاهر، بلکه در نوع کمپرسور است. دلیلش ساده است: کمپرسور تعیینکننده رفتار واقعی چیلر در پروژه است، اینکه مصرف انرژی چگونه باشد، چیلر در بار جزئی چه واکنشی داشته باشد، در گرمای شدید چطور کار کند و هزینه نگهداری در سالهای آینده چگونه رقم بخورد. به همین دلیل، تنوع کمپرسورها نتیجه نیازهای متفاوت پروژهها در دنیای واقعی است، نه تنوعطلبی سازندگان. هر کمپرسور دقیقاً برای حل یک مسئله طراحی شده و همین موضوع باعث بهوجود آمدن انواع چیلر تراکمی با رفتارهای کاملاً متفاوت شده است.
مهندس طراح باید قبل از انتخاب ظرفیت و برند، دقیقاً تحلیل کند که پروژه به چه نوع رفتار دینامیکی از سیستم نیاز دارد: نیاز به پاسخ سریع دارد؟ بار جزئی زیاد است؟ دمای محیط بسیار گرم است؟ بار صنعتی سنگین است؟ یا پایداری ۲۴ ساعته میخواهد؟ اگر این سؤالها پاسخ داده نشده باشد، انتخاب از میان مدل های چیلر تراکمی عملاً شانسی خواهد بود. حالا میرویم سراغ فلسفه طراحی هر کمپرسور و اینکه چرا وجود دارد و چه مسئلهای را حل میکند.
کمپرسور پیستونی یکی از قدیمیترین فناوریها در اقسام چیلر تراکمی است. این کمپرسور برای پروژههایی طراحی شد که بار سرمایشی کوچک تا متوسط دارند (محدوده ظرفیت رایج: ۵ تا ۲۸۰ تن تبرید) و نیازمند قابلیت سرویسپذیری بالا هستند. پیستونیها بهخاطر سادهبودن طراحی و تحمل نسبتاً خوب در شرایط سخت کاری، همچنان در برخی پروژههای کوچک صنعتی انتخاب قابلقبولی هستند. نکته مهم این است که چیلرهای تراکمی پیستونی بیشتر برای شرایط حارهای و همچنین کاربردهای دماهای زیر صفر مورد استفاده قرار میگیرند؛ جایی که تحمل فشار کاری بالا و عملکرد پایدار در شرایط سخت، اولویت اصلی پروژه است.
اما چرا در پروژههای بزرگ کمتر استفاده میشوند؟ زیرا در بار جزئی راندمان پایینتری نسبت به مدلهای جدید دارند و بهدلیل وجود قطعات مکانیکی زیاد، استهلاک آنها بیشتر است. با این حال، اگر پروژه ظرفیت بالا نیاز ندارد و هدف، دماهای زیرصفری و شرایط حارهای است، چیلر تراکمی پیستونی هنوز هم گزینهای قابل اتکا است.
چیلرهای اسکرال (محدوده ظرفیت رایج: ۴ تا ۲۴۰ تن تبرید) برای پاسخ به یک نیاز مهم توسعه پیدا کردند: چطور یک سیستم سرمایشی کمصدا، کملرزش، کممصرف و مناسب بارهای سبک تا متوسط طراحی کنیم؟ کمپرسور اسکرال ساختاری ساده اما هوشمند دارد و به همین دلیل در میان بسیاری از مدل های چیلر تراکمی، مناسبترین گزینه برای ساختمانهای مسکونی، اداری، هتلها و فضاهایی است که آرامش صوتی اهمیت دارد. مصرف انرژی این چیلر در بار جزئی بهتر از پیستونیهاست و خرابی مکانیکی خیلی کمتری دارد. البته اسکرالها برای پروژههای صنعتی یا ظرفیت بالا مناسب نیستند؛ چون محدودیت حجم جابهجایی دارند. به همین دلیل، اگر از مرز ظرفیت مشخص عبور کنیم، تکنولوژی اسکرال جای خود را به اسکرو میدهد.
چیلر اسکرو (محدوده ظرفیت رایج: ۵۰ تا ۱۱۰۰ تن تبرید) زمانی وارد دنیای انواع چیلر تراکمی شد که صنعت نیاز به یک کمپرسور قدرتمند، کماستهلاک و مناسب بارهای سنگین پیدا کرد. مزیت اصلی کمپرسور اسکرو این است که برخلاف پیستونی و اسکرال، در بار جزئی راندمان بسیار خوبی دارد و دائماً میتواند بین ظرفیتهای مختلف کار کند. به همین دلیل، در کارخانهها، صنایع غذایی، بیمارستانها و پروژههای بزرگ که پایداری و کارکرد طولانیمدت مهم است، چیلر اسکرو تبدیل به انتخاب پیشفرض شده است. همچنین در ظرفیتهای بالا، نسبت به اسکرالها و پیستونیها بسیار اقتصادیتر و بادوامتر است.
کمپرسور سانتریفیوژ برای پاسخ به پروژههای بسیار بزرگ ساخته شد؛ جایی که دهها یا صدها تن تبرید نیاز است و مصرف انرژی باید در پایینترین حد ممکن باشد. این نوع کمپرسور بهجای جابجایی مکانیکی رفتوبرگشتی، با نیروی گریز از مرکز کار میکند و به همین دلیل راندمان فوقالعاده بالایی دارد.
این سیستم در پروژههای زیر انتخاب میشود:
اما نکته مهم: سانتریفیوژ فقط وقتی اقتصادی است که ظرفیت پروژه واقعاً بزرگ باشد. برای پروژههای کوچک یا متوسط، هزینه اولیه و نگهداری آن توجیه ندارد.
|
نوع کمپرسور |
رفتار واقعی در پروژه |
مناسب برای |
|
پیستونی |
مقاوم در شرایط سخت، مناسب حارهای و زیرصفر، استهلاک بالاتر |
پروژههای کوچک، سردخانهها، کاربری ساده |
|
اسکرال |
کمصدا، کملرزش، مناسب بار متوسط |
ساختمانها، هتلها، اداریها |
|
اسکرو |
پایدار، راندمان بالا در بار جزئی |
صنایع، بیمارستانها، پروژههای بزرگ |
|
سانتریفیوژ |
راندمان بسیار بالا، مناسب بار مداوم |
پروژههای عظیم |
در انتخاب از میان انواع چیلر تراکمی، نوع کمپرسور تصمیم نهایی پروژه را میسازد؛ نه برند و نه فقط ظرفیت. اگر رفتار واقعی سیستم با شرایط پروژه همخوان نباشد، بهترین مدل چیلر تراکمی هم به انتخابی اشتباه تبدیل میشود.
در بررسی انواع چیلر تراکمی، خیلی وقتها تمرکز بیش از حد روی ظرفیت یا نوع کمپرسور باعث میشود یک عامل تعیینکننده نادیده گرفته شود: کاربرد واقعی چیلر. چیلری که برای تهویه مطبوع یک ساختمان طراحی شده، از نظر فلسفه عملکرد، رفتار کنترلی و حتی اولویتهای طراحی، تفاوتهای جدی با چیلری دارد که قرار است در یک خط تولید صنعتی یا فرآیند پیوسته کار کند. به همین دلیل، یکی از مهمترین دستهبندیها در میان اقسام چیلر تراکمی، تقسیم آنها بر اساس نوع کاربرد است؛ دستهبندیای که مستقیماً روی انتخاب نهایی در پروژه اثر میگذارد.
بهطور کلی، چیلرهای تراکمی از نظر کاربرد به دو گروه اصلی تقسیم میشوند: چیلرهای مناسب ساختمانها (تهویه مطبوع) و چیلرهای مخصوص کاربردهای صنعتی یا برودت فرآیندی. تفاوت این دو فقط در نامگذاری نیست، بلکه در نوع انتظار پروژه از سیستم سرمایشی ریشه دارد.
چیلرهای تراکمی ساختمانی با هدف تأمین سرمایش برای آسایش حرارتی انسان طراحی میشوند. در این نوع کاربرد، بار سرمایشی ثابت نیست و در طول شبانهروز، فصلها و حتی ساعات کاری تغییر میکند. به همین دلیل، یکی از مهمترین معیارها در این گروه از مدلهای چیلر تراکمی، عملکرد مناسب در بار جزئی و امکان کنترل دقیق دما است.
در پروژههای ساختمانی، معمولاً اولویتها به شکل زیر تعریف میشوند: مصرف انرژی قابل قبول، صدای کم، پاسخ مناسب به تغییرات بار، سادگی بهرهبرداری و نگهداری منطقی. به همین خاطر، در میان انواع چیلر تراکمی مورد استفاده در تهویه مطبوع، چیلرهای اسکرال و اسکرو بیشترین کاربرد را دارند و در پروژههای بزرگتر، چیلرهای سانتریفیوژ نیز وارد انتخاب میشوند. نکته مهم این است که در تهویه مطبوع، توقف کوتاهمدت سیستم معمولاً بحرانزا نیست؛ بنابراین تمرکز طراحی بیشتر روی آسایش، انعطافپذیری و بهینهبودن مصرف انرژی در شرایط متغیر است.
در کاربردهای صنعتی، فلسفه انتخاب چیلر کاملاً متفاوت است. اینجا هدف اصلی، تأمین سرمایش برای فرآیند است، نه انسان. در بسیاری از خطوط تولید، کوچکترین نوسان دما میتواند کیفیت محصول را کاهش دهد یا حتی کل فرآیند را متوقف کند. به همین دلیل، چیلرهای تراکمی صنعتی با تمرکز بر پایداری، کارکرد مداوم و تحمل شرایط سخت کاری طراحی میشوند.
در این نوع از اقسام چیلر تراکمی، بار سرمایشی اغلب ثابت یا با نوسان کم است و سیستم باید بتواند بهصورت ۲۴/۷ و بدون وقفه کار کند. به همین خاطر، چیلرهای اسکرو و در ظرفیتهای بسیار بالا، چیلرهای سانتریفیوژ، انتخابهای رایج در پروژههای صنعتی هستند. همچنین در بسیاری از کاربردهای فرآیندی، نیاز به دماهای خاص (پایینتر از تهویه مطبوع) وجود دارد که طراحی چیلر را تخصصیتر میکند. در اینجا، مصرف انرژی مهم است، اما پایداری عملکرد و قابلیت اطمینان در اولویت بالاتری قرار دارد؛ چون هزینه توقف خط تولید معمولاً بسیار بیشتر از مصرف برق چیلر است.
تفاوت اصلی این دو گروه از چیلرهای تراکمی در این است که هرکدام به یک سؤال متفاوت پاسخ میدهند.
در ساختمانها سؤال این است: «چطور با کمترین مصرف انرژی، بیشترین آسایش دمایی را در شرایط متغیر فراهم کنیم؟»
در صنعت سؤال این است: «چطور سرمایش پایدار و بدون وقفه را، حتی در شرایط سخت، تضمین کنیم؟»
به همین دلیل، انتخاب از میان انواع چیلر تراکمی بدون در نظر گرفتن کاربرد، میتواند پروژه را به سمت تصمیمی اشتباه ببرد. چیلری که برای تهویه مطبوع عالی عمل میکند، الزاماً برای برودت فرآیندی مناسب نیست و برعکس. مهندس طراح باید قبل از ورود به جزئیات فنی، ابتدا مشخص کند چیلر قرار است به چه نیازی پاسخ دهد؛ آسایش یا فرآیند.
