این مقاله راهنمای جامعی برای دستگاه چیلر (Chiller) است که برای تأمین سرمایش در تجهیزات صنعتی و سیستمهای تهویه مطبوع ساختمانها استفاده میشود. در واقع چیلر سرمایشی سیستمی است که با استفاده از فرآیندهای تبرید، گرما را از یک مایع یا فضا جذب کرده و به محیط خنککننده مانند هوا یا آب منتقل میکند. این فرآیند میتواند در قالب چیلرهای تراکمی بر پایه سیکل تبرید مکانیکی و یا چیلرهای جذبی مبتنی بر انرژی حرارتی انجام شود.
در این مقاله، به بررسی انواع مختلف چیلر مرکزی برای کاربردهای صنعتی و تهویه مطبوع، نحوه عملکرد این سیستم برودتی، معرفی قطعات اصلی چیلرهای سرمایشی (اعم از تراکمی و جذبی) و همچنین پارامترهای مؤثر بر قیمت چیلر مرکزی پرداخته میشود. هدف از نگارش این مقاله در تهویه دنا، کمک به شما برای دستیابی به درک کامل و کاربردی از سیستم چیلر است. ما در تهویه دنا در کنار شما هستیم تا با توجه به نوع پروژه، شرایط کاری و نیاز سرمایشی، مناسبترین چیلر را انتخاب کنید.
دستگاه سرمایشی چیلر مرکزی (Central Chiller) تجهیزی است که با استفاده از سیکل تبرید تراکمی یا جذبی، دمای آب را کنترل میکند. هدف اصلی این سیستم برودتی، خنک کردن سیال در دستگاههای صنعتی یا تهویه مطبوع در ساختمانها است. به بیان ساده، چیلر ماشینی است که مایع یا هوا را خنک میکند؛ گرما را از یک مایع یا یک فضا جذب کرده و به محیط خنککننده مانند هوا (در چیلر هوا خنک) یا آب (در چیلر آب خنک) منتقل میکند. چیلرهای سرمایشی به طور گسترده در ساختمانها، کارخانهها و فرآیندهای مختلف صنعتی برای کنترل دما یا ایجاد یک محیط راحت استفاده میشوند. این دستگاههای برودتی با استفاده از چرخه تبرید، گرما را جذب کرده و سپس در جای دیگری منتشر میکنند و به طور مؤثر دمای هوا یا سیال موردنظر را کاهش میدهند.
در یک چیلر مرکزی، عملکرد صحیح سیستم سرمایشی و گرمایشی وابستگی مستقیم به هماهنگی و کیفیت قطعات داخلی دارد. چه در چیلر تراکمی و چه در چیلر جذبی، شناخت اجزای اصلی دستگاه باعث میشود درک دقیقتری از نحوه عملکرد چیلر سرمایشی، نگهداری، عیبیابی و حتی تصمیمگیری در زمان خرید یا انتخاب سیستم مناسب داشته باشیم. هر یک از این تجهیزات، بسته به نوع چیلر، نقش متفاوتی در فرآیند تولید سرما یا انتقال انرژی ایفا میکنند. به همین دلیل، بررسی قطعات اصلی در قالب یک دیدگاه جامع، بخش مهمی از شناخت سیستم سرمایشی چیلر و حتی کاربردهای گرمایشی آن محسوب میشود. در ادامه، قطعات اصلی چیلر را به تفکیک در دو دسته چیلر تراکمی و چیلر جذبی بررسی میکنیم.

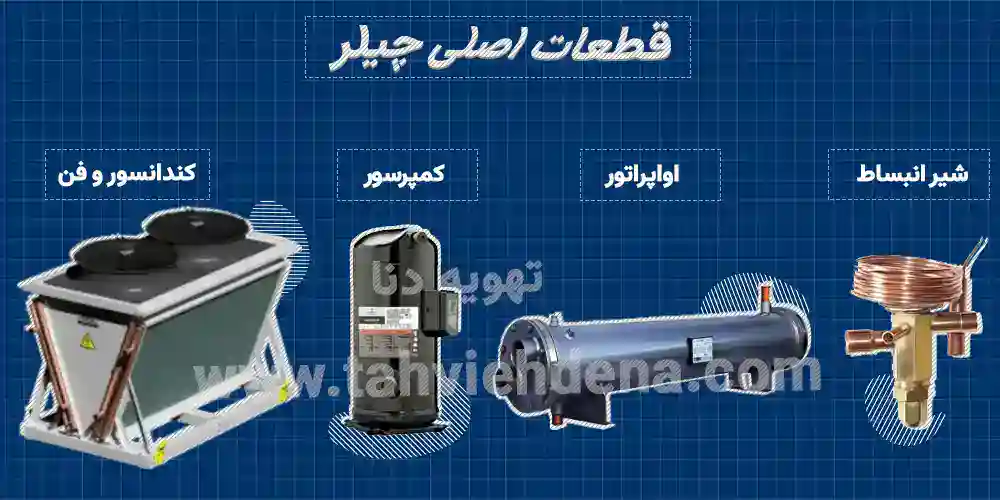

تهویه دنا در این بخش سعی دارد به معرفی قطعات اصلی چیلر بپردازد، زیرا آشنایی با هر یک از قطعات و لوازم این دستگاه سرمایش مرکزی سبب درک بهتر در هنگام استعلام قیمت یا خرید دستگاه چیلر سرمایشی و گرمایشی میشود. این دستگاه برودتی از قطعات گوناگونی همانند: ۱- اواپراتور؛ ۲- کندانسور؛ 3-کمپرسور؛ ۴– شیر انبساط؛ 5- تابلو برق؛ ۶- فن آکسیال؛ ۷- PLC و غیره تشکیل شده است که در ادامه به معرفی و عملکرد هر یک از آنها پرداختهایم. با ما همراه باشید.

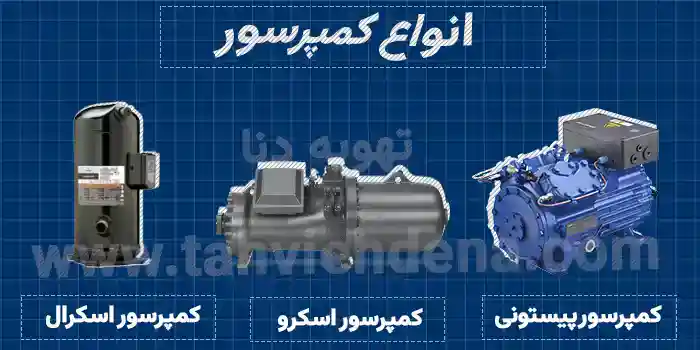

حتماً نام کمپرسور (Compressor) زیاد به گوش شما خورده است. این قطعه در واقع موتور چیلر مرکزی و قلب این سیستم سرمایشی است. کمپرسور یک تجهیز مکانیکی در دستگاه برودتی چیلر محسوب میشود که وظیفه آن گردش مبرد در سراسر سیستم است. بنابراین، کمپرسور به عنوان جزء ضروری این سیستم است که با فشردهسازی و گردش مبرد بین اواپراتور و کویلهای کندانسور کار میکند تا گرما را از داخل چیلر خارج کرده و آن را به بیرون هدایت کند. کمپرسورهای مورد استفاده در چیلر تراکمی به سه نوع کمپرسور اسکرال (چیلر اسکرال)، کمپرسور اسکرو (چیلر اسکرو) و کمپرسور پیستونی (چیلر پیستونی) تقسیم میشوند. بنا به ۱- کاربرد، ۲- شرایط آب و هوایی محل نصب و ۳- ظرفیت، مناسب ترین کمپرسور به روی دستگاه چیلر نصب میشود.

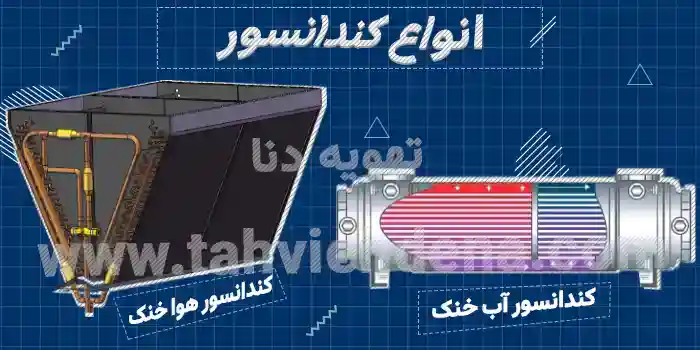

کندانسور (Condenser) یکی دیگر از قطعات چیلر سرمایشی است که عمل چگالش، یعنی تبدیل شدن گاز به مایع، را انجام میدهد. درواقع کندانسور در چرخه تبرید بین کمپرسور و شیر انبساط قرار میگیرد. مبرد گازی شکل با دما و فشار بالا وارد کندانسور میشود و به صورت مایع از آن خارج میشود. کندانسورها گرمای بوجود آمده در سیکل تبرید را به فضای آزاد منتقل میکنند و به همین دلیل کندانسور را عایق نمیکنند. کندانسورهای مورد استفاده در چیلر تراکمی مرکزی به دو نوع آب خنک (چیلر آب خنک) و هوا خنک (چیلر هوا خنک) تقسیم میشوند.

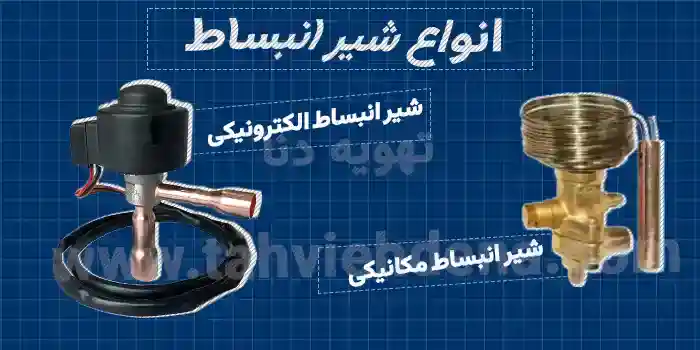

یکی از قطعات چیلر مرکزی، شیر انبساط (Expansion Valve) است. این قطعه بین کندانسور و اواپراتور قرار میگیرد و وظیفهاش کنترل جریان مبرد در سیکل تبرید است. شیر انبساط فشار را از روی مبرد مایع حذف میکند تا مبرد بتواند در داخل اواپراتور انبساط یافته و تغییر حالت از مایع به بخار دهد. شیرهای انبساط دو وظیفه مهم را بر عهده دارند: ۱- کنترل میزان مبرد ورودی به اواپراتور و ۲- حفظ اختلاف فشار بین کندانسور (بخش فشار بالا) و اواپراتور (بخش فشار پایین). شیرهای انبساط مورد استفاده دراین تجهیز برودتی به دو نوع مکانیکی و الکترونیکی تقسیم میشوند.

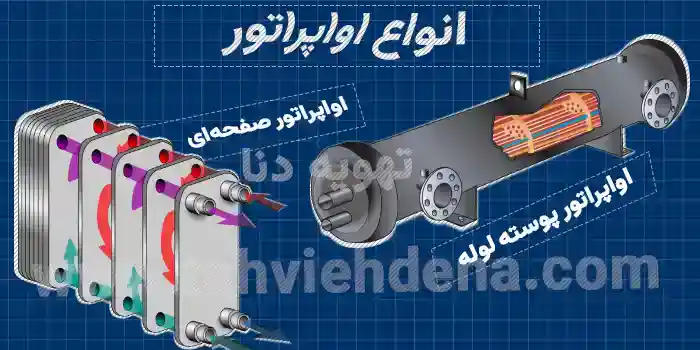

آخرین جزء از قطعات سیستم سرمایشی چیلر که بلاشک نقش بسیار مهمی در سیکل تبرید ایفا میکند، اواپراتور (Evaporator) است. اواپراتور نوعی مبدل حرارتی است که وظیفه انتقال حرارت از آب مصرفی دستگاههای صنعتی یا تهویه مطبوع به مبرد سرد را بر عهده دارد. مایع مبرد با فشار و دمای بسیار کم وارد اواپراتور میشود. از آنجایی که نقطه جوش مبرد بسیار پایین است، با جذب گرمای آب مصرفی بخار شده و دوباره به گاز تبدیل میگردد. سپس این گاز توسط کمپرسور دریافت شده و این چرخه تولید سرما تکرار میشود. اواپراتورهای مورد استفاده در چیلر تراکمی اعم از مرکزی یا مستقل به سه نوع تقسیم میشوند: ۱-اواپراتور کویلی یا آیس بانک، ۲-اواپراتور پوسته و لوله، و ۳-اواپراتور صفحهای. که شما دو نوع از پر کاربردترین اواپراتورهای مورد استفاده در این دستگاه یعنی اواپراتور پوسته و لوله و صفحهای را مشاهده میکنید.
چیلر جذبی یکی از انواع چیلر مرکزی سرمایشی و گرمایشی است که فرآیند تولید سرما در آن بهجای انرژی الکتریکی، بر پایه انرژی حرارتی انجام میشود. در این نوع سیستم سرمایشی چیلر، کمپرسور حذف شده و مجموعهای از قطعات حرارتی و هیدرولیکی جایگزین آن میشوند که هرکدام نقش مشخصی در چرخه تبرید جذبی دارند. شناخت قطعات اصلی چیلر جذبی باعث میشود تفاوت عملکرد، مصرف انرژی، راندمان و شرایط نگهداری این نوع چیلر سرمایشی نسبت به چیلر تراکمی بهدرستی درک شود. در ادامه، اجزای اصلی چیلر جذبی و وظیفه هر یک را بررسی میکنیم.
ژنراتور یکی از کلیدیترین قطعات چیلر جذبی است که وظیفه تأمین انرژی حرارتی موردنیاز برای جداسازی مبرد از محلول جاذب را بر عهده دارد. در این بخش، با استفاده از بخار، آب داغ یا شعله مستقیم، محلول لیتیوم بروماید گرم شده و مبرد از آن جدا میشود. ژنراتور در واقع نقش موتور حرارتی چیلر گرمایشی و سرمایشی جذبی را ایفا میکند. عملکرد پایدار ژنراتور تأثیر مستقیمی بر ظرفیت سرمایش، راندمان کلی و مصرف انرژی چیلر دارد. انتخاب نوع منبع حرارتی در این بخش، به شرایط پروژه و دسترسی به انرژی بستگی دارد.
جاذب یا ابزوربر بخشی از سیستم سرمایشی چیلر جذبی است که در آن بخار مبرد پس از خروج از اواپراتور توسط محلول جاذب جذب میشود. این فرآیند باعث حفظ فشار پایین در اواپراتور و تداوم چرخه تولید سرما میگردد. عملکرد صحیح جاذب نقش مهمی در پایداری سرمایش و جلوگیری از افت راندمان دارد. خنککاری مناسب جاذب، یکی از الزامات اصلی در عملکرد صحیح چیلر مرکزی جذبی محسوب میشود. در صورت اختلال در این بخش، کل سیکل تبرید جذبی دچار مشکل خواهد شد.
کندانسور در چیلر جذبی وظیفه تبدیل بخار مبرد به مایع را بر عهده دارد. مبردی که در ژنراتور از محلول جدا شده است، وارد کندانسور شده و با دفع حرارت به محیط خنککننده، به حالت مایع تبدیل میشود. عملکرد کندانسور در چیلر جذبی از نظر ماهیت مشابه چیلر تراکمی است، اما منبع انرژی چرخه متفاوت است. دفع مناسب حرارت در این بخش، نقش کلیدی در پایداری عملکرد چیلر سرمایشی جذبی دارد. طراحی و ظرفیت کندانسور باید متناسب با شرایط کاری سیستم انتخاب شود.
اواپراتور در چیلر جذبی محل اصلی تولید سرماست و نقش حیاتی در سیستم سرمایشی چیلر ایفا میکند. مبرد مایع با فشار پایین وارد اواپراتور شده و با جذب حرارت از آب سیستم یا سیال مصرفی، تبخیر میشود. این فرآیند باعث کاهش دمای آب شده و سرمایش موردنیاز برای تجهیزات صنعتی یا تهویه مطبوع ساختمان فراهم میگردد. عملکرد صحیح اواپراتور مستقیماً بر ظرفیت واقعی چیلر مرکزی جذبی تأثیر دارد. کیفیت انتقال حرارت در این بخش، تعیینکننده راندمان کلی سیستم است.
پمپ محلول وظیفه گردش محلول جاذب بین جاذب و ژنراتور را بر عهده دارد و یکی از قطعات مهم چیلر جذبی محسوب میشود. برخلاف کمپرسور در چیلر تراکمی، این پمپ مصرف برق بسیار کمی دارد و تنها برای جابجایی محلول استفاده میشود. عملکرد پایدار پمپ محلول باعث یکنواختی چرخه تبرید و جلوگیری از نوسان عملکرد چیلر سرمایشی و گرمایشی جذبی میشود. هرگونه اختلال در این بخش میتواند کل سیستم را از مدار خارج کند. به همین دلیل، کیفیت و نگهداری پمپ محلول اهمیت بالایی دارد.
مبدل حرارتی در چیلر جذبی با هدف افزایش راندمان سیستم و کاهش مصرف انرژی طراحی میشود. این قطعه با بازیافت بخشی از انرژی حرارتی محلول، بار حرارتی وارد بر ژنراتور را کاهش میدهد. استفاده از مبدل حرارتی مناسب باعث بهبود عملکرد چیلر مرکزی جذبی و کاهش هزینههای بهرهبرداری در بلندمدت میشود. نقش این قطعه در بهینهسازی سیستم سرمایشی چیلر بسیار مهم است. طراحی صحیح مبدل حرارتی، یکی از عوامل مؤثر در افزایش عمر مفید چیلر جذبی محسوب میشود.
برای درک بهتر عملکرد چیلر مرکزی، لازم است با طرز کار سیستم خنککننده آن آشنا شویم. بهطور کلی، چیلر سرمایشی وظیفه دارد گرما را از یک سیال (معمولاً آب) یا فضا جذب کرده و آن را به محیطی دیگر منتقل کند. این فرآیند بسته به نوع چیلر، میتواند بهصورت مکانیکی یا حرارتی انجام شود. در ادامه، طرز کار دو نوع اصلی سیستم سرمایشی چیلر یعنی چیلر تراکمی و چیلر جذبی را به زبان ساده و مرحلهبهمرحله بررسی میکنیم تا تفاوت عملکرد آنها بهخوبی مشخص شود.

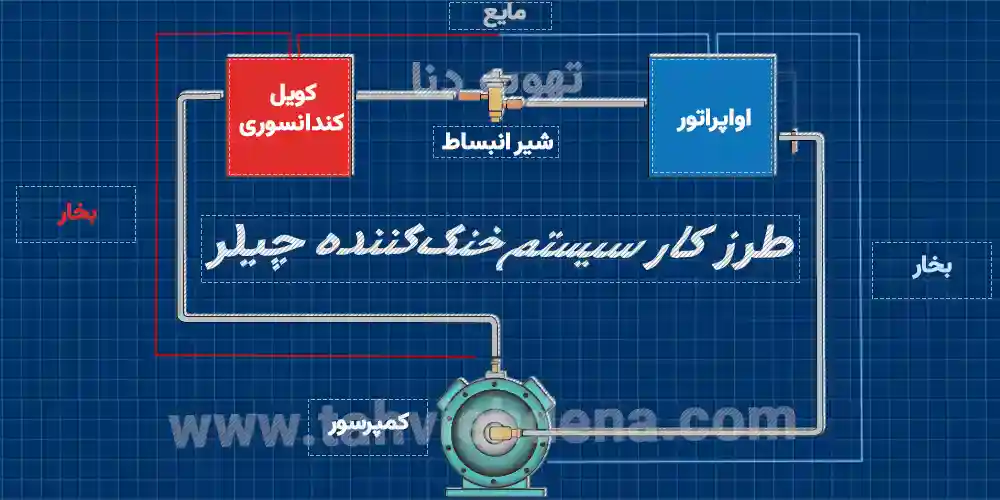

چیلرهای تراکمی (compression chillers) یکی از مرسومترین انواع سیستمهای خنککننده هستند که از سیکل تبرید تراکمی برای خنک کردن آب یا سایر سیالات استفاده میکنند. این چیلرها با فشردهسازی گاز مبرد در یک چرخه چهار مرحلهای، گرما را از محیط یا سیال جذب میکنند. اگر چه مبرد در یک چرخه پیوسته کار میکند، اما بیایید بگوییم که چرخه تبرید در این سیستم خنک کننده از کمپرسور آغاز میشود.
به بیان ساده، چیلر تراکمی با بهرهگیری از فرآیندهای تبخیر و تراکم مبرد، گرمای موجود در محیط یا سیال را جذب کرده و به هوای آزاد منتقل میکند. این عملیات مستمر منجر به خنک شدن محیط یا سیال میشود. از جمله مزایای چیلرهای مرکزی میتوان به کارایی بالا، قابلیت تنظیم دقیق دما، و تطبیقپذیری در انواع کاربردها اشاره کرد.
چیلر جذبی (Absorption Chiller) نوعی چیلر مرکزی است که برخلاف چیلر تراکمی، برای تولید سرمایش از انرژی حرارتی بهجای انرژی الکتریکی استفاده میکند. در این نوع چیلر سرمایشی، فرآیند خنکسازی بر پایه جذب و دفع مبرد انجام میشود و کمپرسور از چرخه حذف شده است. اگرچه ساختار چیلر جذبی متفاوت است، اما هدف نهایی آن نیز مانند سایر سیستمهای سرمایشی چیلر، جذب گرما از سیال و ایجاد سرمایش پایدار است. برای درک بهتر عملکرد این سیستم، مراحل اصلی کارکرد آن را به زبان ساده بررسی میکنیم.
به بیان ساده، چیلر جذبی با استفاده از انرژی حرارتی و فرآیند جذب و تبخیر مبرد، گرمای موجود در سیال را جذب کرده و سرمایش موردنیاز را فراهم میکند. این نوع چیلر مرکزی معمولاً در پروژههایی کاربرد دارد که منبع حرارتی در دسترس بوده و کاهش مصرف برق اهمیت بالایی دارد.

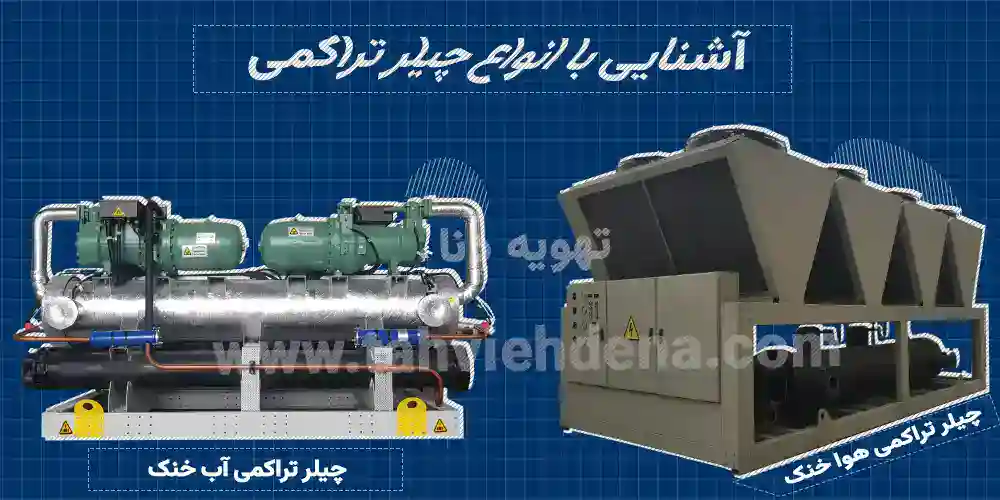

چیلرهای تراکمی کارخانه تولیدی تهویه دنا در دو نوع اصلی، چیلر تراکمی آب خنک و چیلر تراکمی هوا خنک، تولید و عرضه میشوند. هر کدام از این سیستمها دارای روش خاص خود برای دفع حرارت هستند. در حالی که هر دو نوع چیلر با استفاده از سیکل تبرید بسته، سیال را خنک میکنند، تفاوت اصلی آنها در نوع کندانسور مورد استفاده است. هنگام انتخاب بین چیلر آب خنک و چیلر هوا خنک، باید چندین فاکتور مهم از جمله ظرفیت خنککننده مورد نیاز، بودجه موجود، هر گونه محدودیت فضایی، در دسترس بودن آب و تأثیرات زیست محیطی به دقت بررسی گردد.
چیلرهای تراکمی آب خنک علیالاصول دارای راندمان بالاتر و مناسبتر برای تأسیسات بزرگتر مانند بیمارستانها هستند، اما نیاز به دسترسی به منبع آب ثابت و فضای موتورخانه در داخل ساختمان دارند. از سوی دیگر، چیلرهای تراکمی هوا خنک معمولاً دارای نصب و نگهداری آسانتر هستند و برای پروژههای کوچکتر یا مکانهایی که منابع آب کمتری در دسترس است، گزینه مناسبی هستند. هر یک از انواع چیلر تراکمی دارای مزایا و معایب خاص خود هستند که با درک کامل این تفاوتها و نیازهای سرمایشی پروژه خود، میتوانید تصمیم آگاهانهتری بگیرید که به طور مؤثر نیازهای سرمایشی شما را برآورده کند.

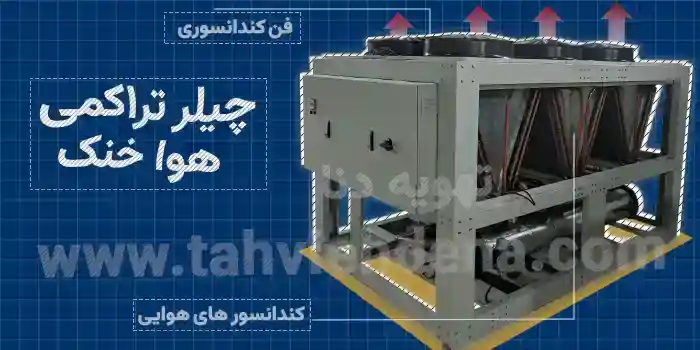

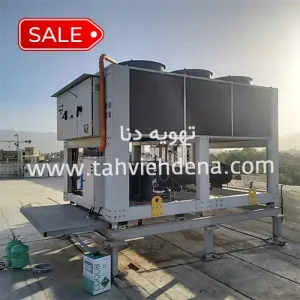

چیلرهای تراکمی هوا خنک (Air Cooled Chillers) از کندانسورهای هوا خنک برای دفع گرمای جذب شده در سیکل تبرید استفاده میکنند. فیالواقع این کندانسورها شبیه به رادیاتور خودرو عمل میکنند و با استفاده از فنهای آکسیال و جریان هوای عبوری از روی سطح کویل کندانسوری، گرما را از مبرد به هوای آزاد منتقل میکنند. از مزایای چیلرهای هوا خنک میتوان به عدم نیاز به آب مصرفی، عدم نیاز به فضای موتورخانه و هزینه نگهداری پایینتر نسبت به چیلرهای آب خنک اشاره کرد. به دلیل استفاده از هوای محیط برای خنکسازی، چیلرهای هوا خنک معمولاً در فضای باز مانند بام یا خرپشته ساختمانها نصب میشوند.

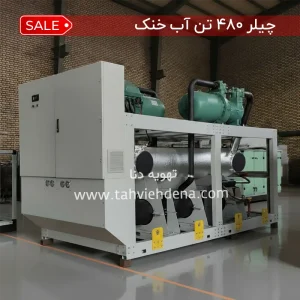

چیلرهای تراکمی آب خنک (Water Cooled Chillers) از آب برای خنک کردن مبرد در کندانسور و تکمیل سیکل تبرید استفاده میکنند. فیالواقع در این نوع چیلرها، کندانسور از نوع مبدل حرارتی پوسته و لوله است که به برج خنککننده متصل میشود. آبگرم از کندانسور به برج خنککننده پمپ میشود و در آنجا با جریان هوا خنک شده و به چیلر سرمایشی باز میگردد. از مزایای چیلر آب خنک میتوان به راندمان بالاتر نسبت به چیلر هوا خنک، صدای کم، ظرفیت بالا و عمر طولانی اشاره کرد. چیلرهای آب خنک به طور معمول در داخل ساختمان و در موتورخانه نصب میشوند و معمولاً برج خنککننده در فضای باز مانند بام یا محوطه بیرونی ساختمان نصب میشود.
عوامل مختلفی بر قیمت چیلرها، از جمله چیلرهای صنعتی و ساختمانی تأثیرگذار هستند. یکی از این عوامل نوع برند است؛ برندهای معروف به دلیل تولید کردن محصولات باکیفتتر، قیمت چیلر مرکزی را افزایش میدهند. همچنین، نوع تکنولوژی به کار رفته در این دستگاه نیز بر قیمت آن تأثیر دارد؛ برای مثال، استفاده از کنترلرهای هوشمند مانند PLC کرل یا دانفوس میتواند باعث افزایش قیمت چیلر تراکمی شود. برند قطعات استفاده شده نیز نقش مهمی بر قیمت انواع چیلر مرکزی دارند؛ به عنوان مثال، استفاده از قطعات باکیفیت با برندهای مطرح مانند بیتزر، کرل، دانفوس و اشنایدر میتواند قیمت چیلر را بالا ببرد. علاوه بر این، خرید مستقیم از تولید کننده میتواند هزینه کمتری را برای خریدار به همراه داشته باشد.

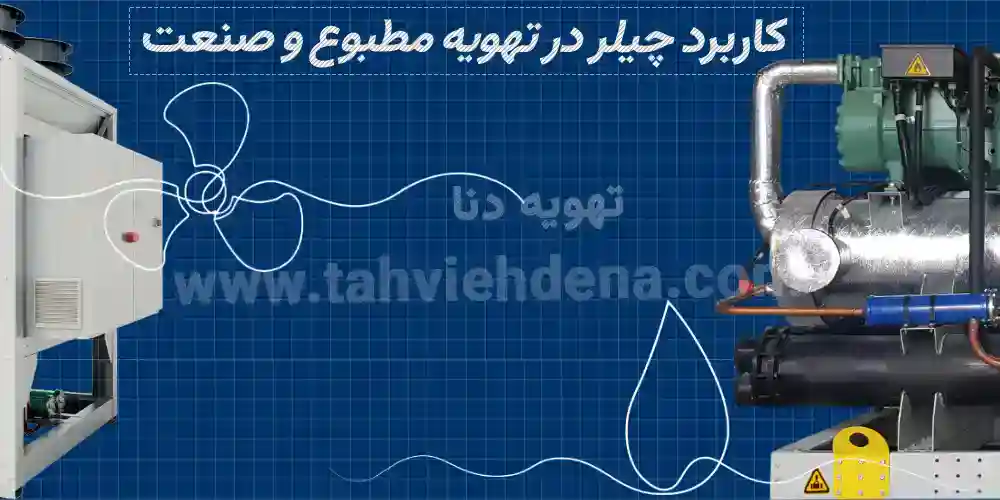

کلیه چیلرها بهمنظور جذب و انتقال گرما از فضای مد نظر به بیرون طراحی و ساخته میشوند. در این روند، آب در اواپراتور چیلر سرد میشود و بستگی به مصرف و کاربرد آن، به دو شکل مورد استفاده قرار میگیرد. اگر منظور ما خنک کردن تجهیزات صنعتی باشد، آب از طریق پمپ به دستگاههای صنعتی هدایت میشود. در صورتی که از آب سرد تولیدی برای تهویه مطبوع فضا استفاده شود، آب به هواسازها یا فن کویلها پمپ میشود. پس از انتقال گرما به این تجهیزات، آب گرمشده دوباره به اواپراتور چیلر برمیگردد تا مجدداً سرد شود.
چیلرها یکی از ارکان حیاتی در سیستمهای تهویه مطبوع مدرن هستند که توانایی خنککردن و کنترل دما را در فضاهای مختلف دارند. این سیستمها با حذف گرما از فضای داخلی ساختمان و انتقال آن به خارج از ساختمان، شرایط مطلوبی را برای ساختمانها و فضاهای مختلف فراهم میکنند. این دستگاههای برودتی میتوانند در برابر بارهای حرارتی خارجی و داخلی مؤثر عمل کنند و دمای هوای داخلی را به طور یکنواخت و کنترلشده نگه دارند. در ادامه، فقط به برخی از کاربردهای چیلرها در تهویه مطبوع ساختمانها اشاره میکنیم:
چیلرهای صنعتی نقش حیاتی در خنک کردن تجهیزات و فرآیندهای تولیدی ایفا میکنند. این سیستمها با حذف گرمای اضافی تولیدشده در دستگاههای صنعتی، نه تنها کارایی آنها را بهبود میبخشند بلکه از آسیبهای ناشی از دمای بالا و کاهش کیفیت محصولات جلوگیری میکنند. در فرآیندهای صنعتی مانند اکستروژن، صنایع غذایی و نوشیدنی، صنایع شیمیایی و پتروشیمی، چیلرها به عنوان یکی از بهترین راهحلهای مدیریت گرما و افزایش بهرهوری شناخته میشوند. استفاده از چیلرهای تراکمی به دلیل مصرف بهینه آب، به کاهش هزینههای عملیاتی کمک زیادی میکند. در ادامه به برخی از کاربردهای چیلرهای صنعتی اشاره میکنیم:
در شرایط حاضر که واردات سیستمهای سرمایشی و تهویه مطبوع بسیار سخت شده است، بلاشک تولیدکنندگان داخلی مانند کارخانه تهویه دنا به خوبی توانستهاند چیلر مورد نیاز کاربردهای صنعتی و تهویه مطبوع را با بالاترین کیفیت تأمین نمایند. چیلرهای تولید شده توسط تولید کنندگان داخلی از تمام استانداردها برخوردار بوده و از قطعات اصلی و با کیفیت استفاده میکنند. شرکت تهویه دنا با بیش از ۱۵ سال سابقه در حوزه ساخت دستگاههای برودتی و تهویه مطبوع یکی از پیشگامان این صنعت میباشد. محصولات این شرکت با گارانتیهای بدون قید و شرط و خدمات پس از فروش مناسب در اختیار خریداران قرار میگیرند. شما میتوانید از طریق مجموعه ما به طور مستقیم از کارخانه، چیلر مناسب خود را خریداری نمایید. منتظر دیدار شما هستیم.
